Токарный станок по металлу своими руками: простая и недорогая конструкция для дома

Добавил(а): Виктор Каплоухий 10 июня

Для «рукастого» домашнего мастера настольный токарный станок для обработки металлических заготовок является пределом мечтаний. С его помощью изготавливают недостающие детали ремонтируемых механизмов, нарезают резьбы, делают рифление или растачивают отверстия. Для одних универсальный механизм открывает новые горизонты творчества или хобби. Для других появляется дополнительный способ пополнить семейный бюджет. К сожалению, стоимость заводского оборудования в большинстве случаев оставляет мечту об укомплектованной домашней мастерской нереализованной. Тем не менее, желание иметь дома токарный станок можно легко осуществить, если сделать его самостоятельно. Об одной из таких конструкций расскажем подробнее, предоставив вам возможность построить токарный станок своими руками.

Назначение и возможности

Современный токарный станок представляет собой симбиоз механических частей и электронных компонентов

Основные функции любого современного механизма, будь то простая ручная мясорубка или угледобывающий комбайн, обеспечивают вращающиеся детали, которые невозможно было бы изготовить без токарных станков. Особенностью этих агрегатов является обработка тел вращения резанием. Станки токарной группы обеспечивают точность изготовления, недостижимую для других способов металлообработки. Оборудование этого типа легко поддаётся автоматизации и позволяет выполнять такие операции:

• продольное точение гладкой или ступенчатой цилиндрической поверхности;
• обработку уступов и канавок;
• точение наружных и внутренних конических поверхностей;
• расточку конических и цилиндрических отверстий;
• нарезание резьбы (внутренней или наружной) резцом или сверлом;
• развёртывание и зенкерование отверстий;
• прорезание канавки или отрезание;
• фасонная обточка;
• накатка рифлёной поверхности.

Основное предназначение токарных станков — обработка трёх типов деталей — валов, втулок и дисков, в результате чего получают разнообразные оси, маховики, вкладыши, заготовки звёздочек и т. д. Кроме того, на универсальных агрегатах обрабатывают и другие заготовки с формой тел вращения, например, корпусные детали.

Токарно-винторезные станки — самая популярная конструкция у домашних умельцев

Все существующие токарные станки различают:

• по токарному признаку (токарно-револьверные, токарно-карусельные, многорезцовые станки и т. д. – всего девять подгрупп);
• размерному ряду, который зависит от диаметра обрабатываемой детали;
• степени специализации (специальные, универсальные и т. д.);
• классу точности.

Наиболее популярными для повторения в домашних условиях являются токарно-винторезные станки, которые имеют наиболее простую конструкцию среди представленных выше агрегатов.

Конструкция

Хоть первые станки токарной группы и появились ещё в конце XVIII века, их архитектура была настолько совершенной, что не претерпела существенных изменений до сих пор. Можно сказать, что сегодня мы используем оборудование, аналогичное тому, которое применялось для металлообработки ещё два столетия назад.

Конструкция токарно-винторезного станка

Токарный станок по металлу состоит из таких узлов и деталей:

1. Станина, являющаяся основой для всех остальных элементов. От прочности и скрупулёзности её изготовления зависит точность обработки и универсальность устройства. Корпусная часть станка должна представлять собой массивную, фундаментальную конструкцию. Только в таком случае можно избежать вибраций и смещения инструмента во время выполнения токарных операций.
2. Передняя шпиндельная бабка. Этот узел позволяет зафиксировать заготовку и вращать её в процессе обработки. Часто шпиндельная бабка включает в себя коробку передач и механизм подачи суппорта или обрабатывающей головки. Это позволяет изменять скорость вращения детали и повышает производительность.
3. Задняя бабка. Этот элемент предназначен для удержания детали в заданной системе координат, соосно шпинделю. Кроме того, закреплённый в задней бабке инструмент позволяет выполнять дополнительные операции, например, нарезать резьбу.
4. Суппорт. Без сомнения, этот узел является одним из самых важных в конструкции станка. Суппорт предназначен для удерживания режущего инструмента и его перемещения относительно обрабатываемой заготовки. В зависимости от конструкции суппорт может подавать резец в различных плоскостях, благодаря чему можно получать детали со сложной конфигурацией внутренних и наружных поверхностей. Основными требованиями, которые предъявляются к суппорту, являются надёжность удержания инструмента и точность подачи, поскольку это напрямую связано с качеством обработки.

При изготовлении самодельного токарного станка конструкцию максимально упрощают. Для этого элементы, которые в домашних условиях изготовить проблематично, видоизменяют, а от некоторых узлов и вовсе отказываются. Например, коробку передач можно заменить несколькими разноразмерными шкивами, а автоматику подачи исключить из схемы.

Что понадобится для изготовления

Идеальным вариантом при изготовлении самодельного токарного станка было бы использование отдельных комплектующих от списанного оборудования. Если такой возможности нет, то придётся изготовить узлы и детали самостоятельно.

Вместо литой станины применяют раму, сваренную из стальных профильных труб и уголков. Само собой подразумевается, что деревянный каркас в этом случае является неприемлемым вариантом. Металлический профиль сможет обеспечить требуемую жёсткость и устойчивость конструкции. Кроме того, с помощью ровных квадратных и прямоугольных труб совсем несложно придерживаться строгой геометрии каркаса. Неровная рама не даст возможности правильно зафиксировать центры, что в дальнейшем скажется на качестве проводимых работ.

Маломощный асинхронный двигатель — отличный силовой агрегат для самодельной конструкции

Для привода понадобится силовой агрегат. Лучше всего использовать низкооборотный электрический двигатель асинхронного типа. В отличие от коллекторных агрегатов «асинхронники» практически не подвержены риску поломки при резком снижении оборотов.

Для обработки заготовок диаметром не более 100 мм достаточно будет электродвигателя мощностью 500 – 1000 Вт. Если же планируется обтачивать более габаритные детали, понадобится как минимум 1.5-киловаттный силовой агрегат.

Кроме того, придётся подобрать приводной ремень (или несколько ремней различной длины). Не забудьте и о крепёжных элементах, которыми отдельные узлы будут крепиться к корпусу. Для самодельного токарного станка подойдут гайки и болты с диаметром 8 и 10 мм с обычной метрической резьбой.

В качестве салазок используют детали, выточенные из стального прутка с последующей закалкой, но лучшим вариантом будут направляющие, изготовленные из амортизационных стоек или длинных валов промышленных механизмов. Они имеют отличную геометрию, а их поверхность подвергается упрочнению в заводских условиях.

Заднюю бабку, как и шпиндель, лучше всего использовать от списанного заводского оборудования

Заднюю бабку также можно сделать из профильных труб и толстого металлического листа, а вот пиноль изготавливают из калёного заострённого болта, нескольких гаек с такой же резьбой и штурвала, изготовленного из шкива от сельхозтехники. Использование самодельной пиноли потребует каждый раз при креплении детали смазывать соприкасающиеся поверхности литолом или солидолом. Подобная процедура не понадобится с вращающимся центром заводского изготовления, поэтому если есть возможность, то эту деталь лучше купить.

Продольный и поперечный винты подачи также можно выточить на токарном станке или использовать длинный пруток с нарезанной резьбой, который можно купить в строительных гипермаркетах.

Для винтов подачи используют вал с мелкой резьбой — это позволит значительно повысить точность позиционирования рабочего инструмента.

Для узлов вращения понадобятся установленные в корпус подшипники качения, а регулировать обороты позволят шкивы различного диаметра, насаженные на приводной вал. Эти детали можно купить или заказать у знакомого токаря.

Изготовление суппорта потребует запастись стальной пластиной, толщиной не менее 8мм. Её же можно использовать и для резцедержателя.

Ещё одним узлом, который невозможно изготовить в кустарных условиях, является шпиндель. Его придётся купить. Крепление шпинделя требует изготовления вала, на котором будут смонтированы ведомые шкивы. Прочность этой детали должна быть безупречной, поэтому лучше всего использовать детали от списанных заводских механизмов.

Существуют конструкции, в которых нет ремённой передачи. Вращение от вала двигателя передаётся непосредственно шпинделю. Конечно, они имеют право на существование, однако, выбирая подобную схему, будьте готовы к частому выходу подшипников электродвигателя из строя.

Кроме токарного станка, в процессе работы понадобятся такие инструменты и оборудование:

• сварочный аппарат;
• болгарка;
• шлифовально-наждачный станок;
• электрическая дрель и набор свёрл по металлу;
• метчики и плашки для нарезки резьбы;
• набор гаечных ключей;
• штангенциркуль, металлическая линейка;
• маркер.

Весь этот инструмент и материалы позволят изготовить полноценный токарный станок настольного типа. Если же достать какие-то детали не удалось, не отчаивайтесь — на время их можно заменить чем-то другим. Так, патрон от электродрели вполне используется вместо шпинделя, если требуется обрабатывать заготовки небольшого размера.

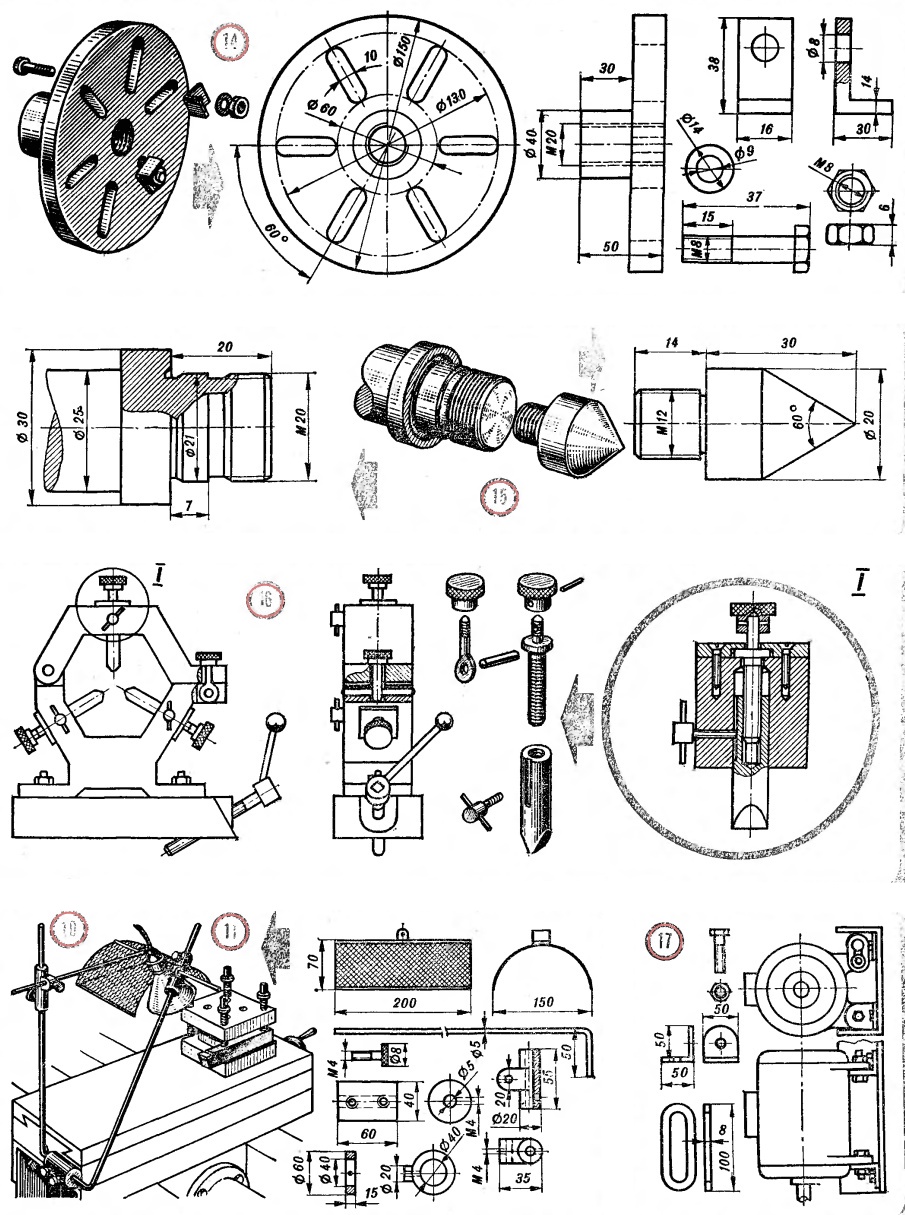

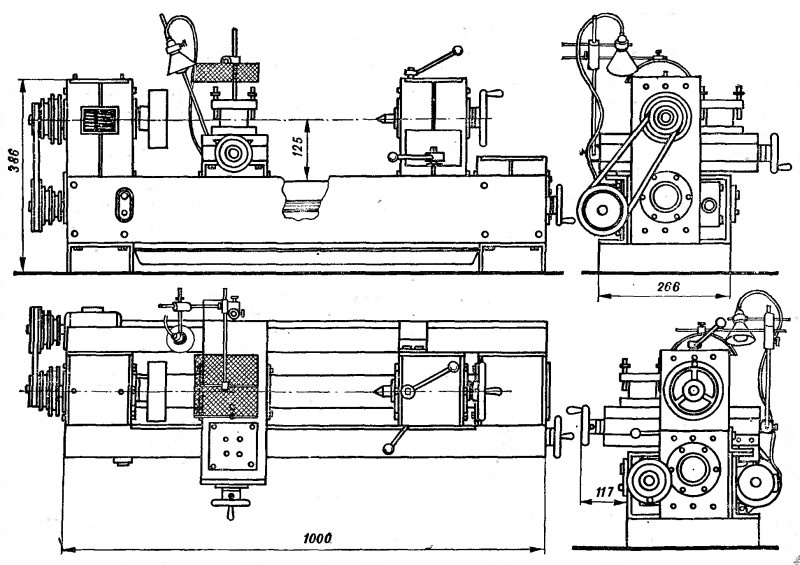

Размеры и чертежи

Определяя габариты станка, в первую очередь, ориентируются на максимальную длину и диаметр обрабатываемых деталей. Напомним, что в промышленности маломощное токарное оборудование имеет такие граничные параметры:

• длина — до 1150 мм;
• ширина — до 620 мм;
• расстояние от верхней поверхности станины до оси шпинделя (высота оси) – около 180 мм.

Вряд ли стоит превышать эти значения на кустарно изготавливаемом оборудовании. Не надо забывать о том, что с увеличением размера многократно возрастает опасность искривления геометрии станка. При выборе размера суппорта и определении крайних точек его перемещения, расчёте расстояния между центрами и пределами перемещения резцедержателя, лучше всего ориентироваться на чертежи самодельных станков. Изготовленные народными умельцами, они на практике доказали свою работоспособность, поэтому не воспользоваться проверенными решениями было бы глупо.

Инструкция по изготовлению простого токарного станка своими руками

Поскольку каждый решает, как будет выглядеть его токарный станок, и какие он будет иметь размеры, дать точное описание изготовления всех деталей с указанием габаритов, допусков и посадок невозможно. Тем не менее, процесс постройки любого токарного станка состоит из одинаковых этапов.

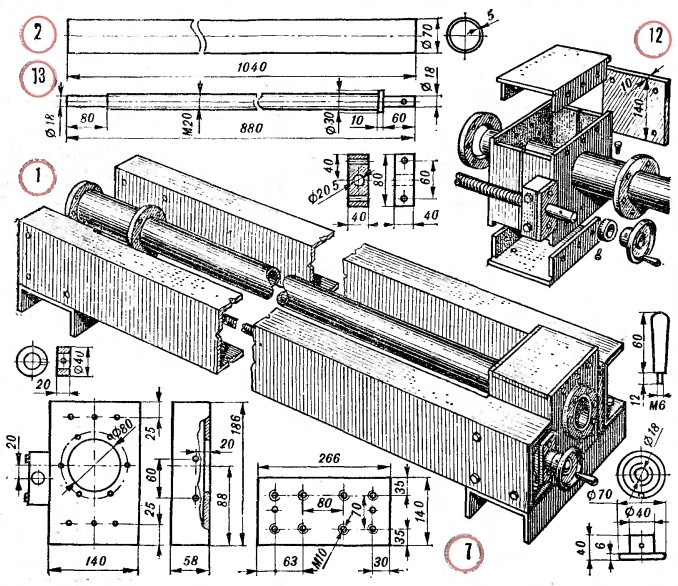

1. Изготовление рамы. Как уже говорилось выше, массивную чугунную станину в домашних условиях изготовить невозможно. Поэтому её роль будет выполнять рама из швеллера или стальных профильных труб, которые нарезают по размерам, а потом сваривают согласно чертежу. Важно соблюдать правильность всех прямых углов, поэтому контроль при помощи угольника должен проводиться каждый раз при выполнении очередного стыка. Лучше всего работать на ровной, горизонтальной плите. Это даст возможность получить раму со строгой геометрией в горизонтальной плоскости. Можно обойтись без массивной станины, изготовив её из длинных валов в качестве направляющих.


   Детали для изготовления станины

2. На токарном станке изготавливают боковые стойки станины.


   Боковая стойка

3. Собирают направляющие со стойками. При этом между боковыми опорными элементами устанавливают дистанционные втулки.


   Монтаж направляющих на стойки

4. На направляющих монтируют втулки крепления задней бабки и резцедержателя. Необязательно делать их одинаковой длины. Одну деталь можно сделать короче другой, используя длинный элемент в качестве направляющего, а более короткий — для поддержки подвижных узлов. Такое решение позволит увеличить рабочий ход заднего центра.


   Установка опорных и направляющих втулок главной подачи

5. Из стального листа толщиной 8 – 10 мм изготавливают площадки крепления пиноли и суппорта и крепят их к направляющим и удерживающим втулкам при помощи болтов диаметром 6 мм. Особое внимание следует уделить крепёжным отверстиям, поскольку малейшая неточность приведёт к перекосу и заклиниванию подвижных частей станка.


   Монтаж опорных площадок суппорта и задней бабки

6. Устанавливают ходовой винт. Можно выточить эту деталь из заготовки или использовать резьбовую часть от любого устройства, например, от стульчика с переменной высотой. Обязательно позаботьтесь о том, чтобы в соответствующих отверстиях боковых стоек были установлены антифрикционные втулки из бронзы или латуни.
7. На ходовой винт крепят нониус и штурвал.


   Установка винта главной подачи

8. Устанавливают площадку для крепления передней бабки, после чего сборку станины считают законченной.

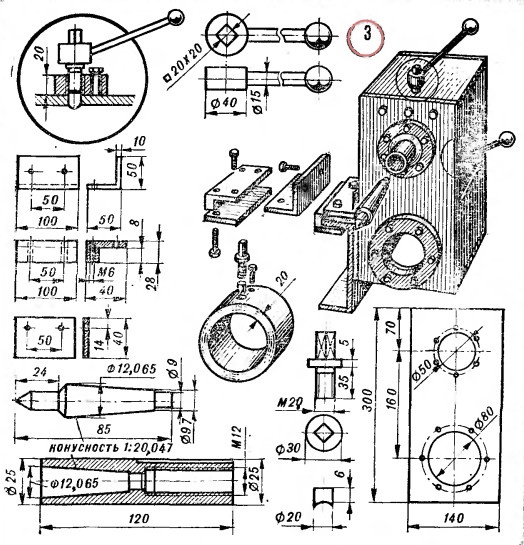

9. Из подшипниковой опоры, двух шарикоподшипников, главного вала со шкивами и шпинделя собирают переднюю бабку.


   Сборка передней бабки

10. Из длинного винта, втулки с внутренней резьбой, металлопрофиля и рукоятки изготавливают заднюю бабку, после чего монтируют задний подвижный узел на станок.
11. Контролируют и при необходимости регулируют соосность переднего и заднего центров.
12. Собирают суппорт. Процесс его изготовления похож на сборку станины — направляющие оборудуют втулками, монтируют винт, нониус и малый штурвал.
13. Из толстой металлической пластины и болтов диаметром 8 мм изготавливают резцедержатель, после чего устанавливают его на суппорт.


    Сборка суппорта и резцедержателя

14. При помощи сварочного аппарата изготавливают подрамник электродвигателя, для чего используют металлические уголки или профильные трубы. Подрамник должен обеспечивать поднятие и опускание силового агрегата, иначе перебрасывать ремень с одного шкива на другой для изменения скорости шпинделя будет проблематично.
15. Монтируют и подключают электродвигатель, после чего производят пробный запуск.


    Крепление электродвигателя должно обеспечивать возможность переброса ремня с одного шкива на другой

После того как токарный станок будет испробован в работе, его узлы и детали следует покрасить. Это прибавит вашему детищу привлекательности и не позволит коррозии испортить созданное своими руками оборудование.

Токарный станок в домашних условиях является универсальным оборудованием, которое допускается использовать и не по прямому назначению. В шпинделе можно закрепить полировальный или шлифовальный круг для заточки инструмента или чистовой обработки металлических деталей.

Видео: Токарный станок своими руками

Как выставить заднюю бабку

Конечно, предлагаемая схема самодельного токарного станка по мощности и точности обработки уступает дорогостоящим заводским аналогам. Несмотря на это она поможет справиться с большинством задач, предоставляя обширное поле для модернизации.
