Фундамент — первая, самая важная и довольно дорогая стадия строительства дома. Иногда это 30% всех затрат. Чтобы сэкономить, можно подумать над тем, чтобы сделать фундамент своими руками. Конечно, очень сложно самостоятельно залить фундамент под многоэтажный особняк. Но под обычную дачу это вполне возможно.

Содержание

Строительство фундамента дома

Слово «фундамент» происходит от латинского «fundamentum» — основание. Это основополагающая часть любого здания. Можно вложить огромные средства в дом, но если фундамент плох, то дом даже на самой прочной почве поплывёт, растрескается, разрушится.

Фундамент — подземная или подводная часть сооружения, которая передаёт его грунтовому основанию статическую нагрузку, создаваемую весом сооружения, и дополнительные динамические нагрузки, создаваемые ветром либо движением воды, людей, оборудования или транспорта. Правильно спроектированный фундамент передаёт все нагрузки грунту таким образом, что исключается возможность недопустимой осадки и разрушения сооружения.

Энциклопедия Колльера

http://dic.academic.ru/

Какой подходит больше

Можно соорудить фундамент самостоятельно, и совсем несложно разобраться в чертежах и расчётах. Тем более, что типов фундаментов не так много, и существует жёсткая их привязка к типам грунтов и весу вашего дома.

Индийский фундамент из камней

Так строится фундамент из камней и бетона в Гоа, Индия; фото Jorge Royan

Фундамент плох тогда, когда он построен без оглядки на почву; в его конструировании допущены нарушения или в изначально правильные расчёты введены упрощения; вы попытались сэкономить на материалах или нарушили технологию заливки. Чтобы этого не произошло, рассмотрим все по порядку.

Виды

Основных видов фундаментов всего четыре, они отличаются конструкционно:

  1. Ленточные.
    Схема ленточного фундамента

    Схема ленточного фундамента — на ней хорошо видна последовательность его сооружения и спецификация

  2. Столбчатые.
    Схема столбчатого фундамента

    Схема столбчатого фундамента — на ней хорошо видна последовательность его сооружения и спецификация

  3. Плитные.
    Схема плитного фундамента

    Схема плитного фундамента — на ней хорошо видна последовательность его сооружения с укладкой арматуры и спецификация

  4. Свайные.
    Схема фундамента на винтовых сваях

    Схема фундамента на винтовых сваях — хорошо видна вся спецификация и принципы сооружения

Но среди них тоже есть масса разновидностей, и бывают комбинированные по форме фундаменты.

Сооружение регламентируется рядом справочников, в них предусмотрено абсолютно всё.

СНиП — строительные нормы и правила

  • СП (Свод правил)
    • СП 24.13330.2011 (Актуализированная редакция СНиП 2.02.03–85, 1995, с поправкой — 2003, текст) «Свайные фундаменты»;
    • СП 50–101–2004 «Проектирование и устройство оснований и фундаментов зданий и сооружений»;
    • СП 50–102–2003 «Проектирование и устройство свайных фундаментов»;
  • СНиП (Строительные нормы и правила)
    • СНиП 2.02.04–88 «Основания и фундаменты на вечномёрзлых грунтах»;
    • СНиП 2.02.05–87 «Фундаменты машин с динамическими нагрузками»;
    • СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты»;
    • СНиП 52–01–2003 «Бетонные и железобетонные конструкции»;
  • ГОСТ (Государственный стандарт)
    • ГОСТ 13580–85 «Плиты железобетонные ленточных фундаментов. Технические условия»;
    • ГОСТ 23972–80 «Фундаменты железобетонные для параболических лотков. Технические условия»;
    • ГОСТ 24022–80 «Фундаменты железобетонные сборные под колонны сельскохозяйственных зданий. Технические условия»;
    • ГОСТ 24476–80 «Фундаменты железобетонные сборные под колонны каркаса межвидового применения для многоэтажных зданий. Технические условия»;
    • ГОСТ 28737–90 «Балки фундаментные железобетонные для стен зданий промышленных и сельскохозяйственных предприятий. Технические условия.
    • ГОСТ 24846–2012 Грунты. Методы измерения деформаций оснований зданий и сооружений»;
  • МГСН (Московские городские строительные нормы) 2.07–01 «Основания, фундаменты и подземные сооружения»;
  • Нормативная литература близкая по теме
    • СНиП 2.02.01–83* «Основания зданий и сооружений»;
    • СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты»;
    • «Пособие по проектированию оснований зданий и сооружений» (к СНиП 2.02.01–83);
    • ГОСТ 24379.0–2012 «Болты фундаментные. Общие технические условия»;
    • ГОСТ 24379.1–80 «Болты фундаментные. Общие технические условия. Конструкция и размеры».

Устройство фундамента

У всех разновидностей есть общие черты. Это — заглубление в почву, подушка из дренирующего материала (щебень, песок, галька), сам фундамент и гидроизоляция. Подушки нет только у свайных типов, и то, если они не имеют заглублённого ростверка.

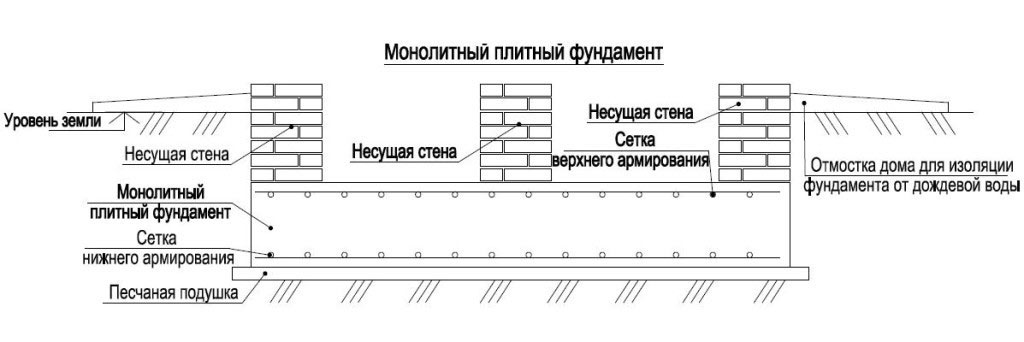

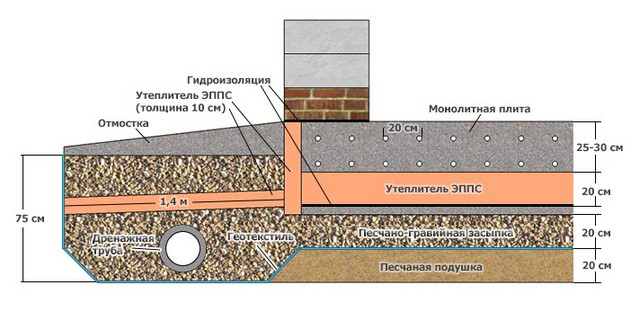

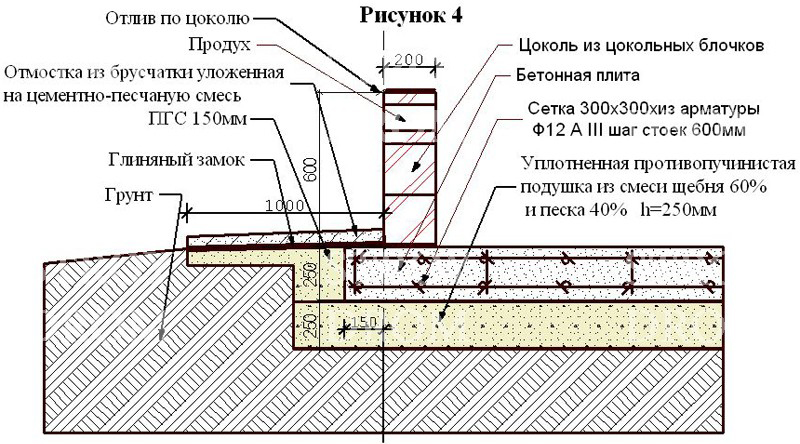

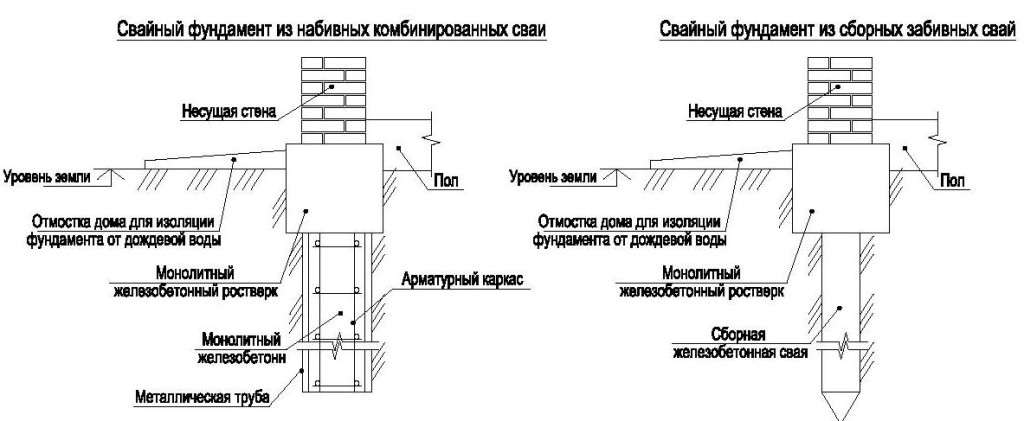

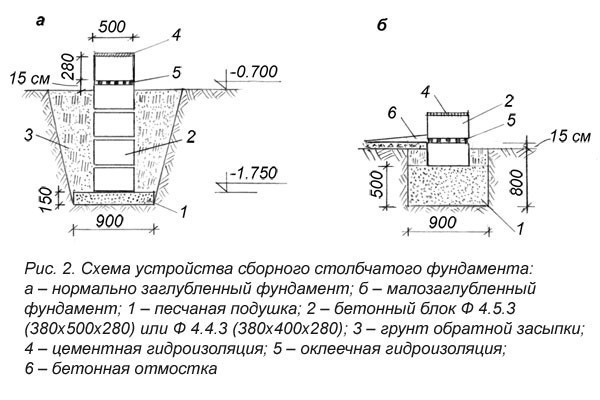

Фотогалерея: чертежи разных типо

Механика грунтов

Выбор фундамента в первую очередь зависит от характеристик грунта: его состава, глубины промерзания и грунтовых вод, и лишь потом — от конструкции дома и его материалов.

Типы фундаментов в зависимости от грунта

Тип фундамента выбирается в зависимости от грунта

Грунты

Площадь контакта фундамента с грунтом должна соответствовать нагрузке с учётом предполагаемого отпора грунта. Максимальный отпор (реактивное давление) грунта определяется экспериментально на основе принципов механики грунтов, и в государственных строительных нормах даются таблицы допускаемого отпора грунта для тех или иных географических зон.

Энциклопедия Колльера

http://dic.academic.ru/

Перед проектированием дома лучше заказать профессиональное обследование участка. Причём пользоваться результатами соседа не стоит: иногда даже соседние участки сильно разнятся по своим характеристикам. Но можно это сделать и самому: вырыть яму глубиной от полуметра до метра, затем садовым буром сделать скважину метра в два, изучая грунт с разной глубины.

Если участок расположен в обжитом посёлке, то хорошо поговорить с владельцами соседних участков, посмотреть на их участки. Это сильно поможет.

Согласно справочнику «Грунты. Фундаменты. Выбор оптимального фундамента» грунты бывают трёх типов:

  • скальный — массивы однородной кристаллической породы (скала) и осадочная слоистая порода: доломит, сланцы, песчаник, известняк;
  • конгломерат — любой грунт с большим процентом (более половины) обломков кристаллических или слоистых осадочных пород;
  • нескальный, который, в свою очередь подразделяется на
    • связанные — суглинки и глины;
    • несвязанные — пески и супеси.
Классификация грунтов

Классификация грунтов хорошо показана на схеме

Связанность грунта меняется и от влажности. Самостоятельно грунтовую связанность определяют визуально — по углу между откосом выброшенного из шурфа грунта и горизонтали.

Для нашей полосы характерны именно нескальные грунты.

Если ваш грунт — девственный песчаник или гравий, то вам повезло (ещё более повезло, если всё же это — скалистая порода). Песок — замечательная основа для дома. Вполне надёжно, если грунт — пластичный, плотный и сухой суглинок, или — гравий, или даже — слежавшиеся строительные отходы. Беда в том, что глины никогда не бывают совсем сухими, а влажная глина имеет склонность к набуханию и вспучиванию.

Таблица: минимальное заглубление фундаментной конструкции для строительства в песчаном и глинистом грунте

ПозицияХарактеристика грунтаМинимальное заглубление фундамента (см)
1Песок50 см
2Глина70 см

Если же это легко и неравномерно сжимающийся грунт — лесная, или садовая насыпная земля, или, что гораздо хуже — болотистые почвы, то ваше строительство обойдётся вам гораздо дороже ввиду вынужденной компенсации этих проблем. В случае плывуна (напоминающего пыль или муку) или ила строительство дома вообще нецелесообразно.

Промерзание

Кроме состава грунта, нужно знать, на какую глубину он промерзает зимой. В наших «широтах» глубина промерзания обычно от восьмидесяти до ста сантиметров.

Подошва фундамента должна быть ниже максимальной глубины промерзания грунта, чтобы не сказывалось вспучивание грунта при замерзании. Безопасная глубина зависит от годовых колебаний температуры, от типа и диапазона вариаций местных грунтов и от нормального уровня подземных вод. Кроме того, иногда наблюдаются сезонные изменения объёма глинистых грунтов, чего нельзя допускать под фундаментом, заложенным на естественном основании.

Энциклопедия Колльера

http://dic.academic.ru/

Уровень грунтовых вод

Это тоже показатель, от которого зависит не только «модель» фундамента, но и глубина его закладки; он оценивается в соотношении с глубиной промерзания грунта. Если зимой вода не поднимается ниже 2 метров до глубины промерзания (для краткости обозначим её буквой Q), а ваша почва — мелкие и пылеватые пески или твёрдая глина, то глубина фундамента не будет зависеть от глубины промерзания в принципе.

Таблица: зависимость глубины закладки фундамента от глубины грунтовых вод

ПозицияУровень грунтовых водУровень грунтовых вод (м)Глубина закладки фундамента (м)Примечание
1НизкийНиже Q+2 мНе менее 0,5 м
2Более высокийВыше Q+2 мНа глубину промерзания или нижеФундамент необходимо устанавливать на дренирующую подушку из песка и гравия

Но если грунт на участке смешанный, и поверх глины лежит песок или торф, то после осадков возникают так называемые «линзы» внутри грунта — влага просачивается сверху через проницаемый слой и ложится на непроницаемую глину. И это очень опасно для фундамента своей непредсказуемостью.

Схема проницаемой сверху почвы

Схема проницаемой сверху почвы, при которой образуются внутренние, очень опасные для строительства, «линзы» воды

Поэтому лучше всё-таки заказать у профессионалов полное обследование участка и получить на руки ряд необходимых документов о состоянии грунта. Они должны включать такие сведения:

  1. Топографический план с кривыми залегания почвенных вод и разными видами грунта.
    Пример топосъемки частного земельного участка

    Пример топосъемки частного земельного участка: это слишком сложно для самостоятельного исполнения

  2. Механические свойства грунтов: возможность просадки и оползания, пучинистость, связанность, способность выдержать фундамент без специальных усилий.
  3. Физические и химические качества грунтов — глубина промерзания, способность к смачиванию; какие он выделяет вещества при смачивании, и как они будут влиять на материал фундамента.
  4. Схема глубины грунтовых вод и её изменения в зависимости от сезона и температуры.
    Схема грунтовых вод на приусадебном участке

    Схема грунтовых вод на приусадебном участке показывает, какой тип фундамента необходим вашему будущему дому

Выбор типа

Рассмотрим типы фундаментов более подробно.

  1. Один из самых простых для самостоятельного исполнения типов — фундамент столбчатый. Он годится для лёгких деревянных домовых конструкций. Такой фундамент бывает и незаглублённым, но это скорей годится для беседок и барбекюшниц — для дома он уж чересчур эфемерен. Он выставляется в шурфы (на подушку из дренирующего материала) из фабричных бетонных блоков. Плюсы: простота исполнения, малая цена, подходит для любых почв. Минусы: не подходит для тяжёлых домовых конструкций; подпол плохо утепляется.
    Фундамент столбчатый из готовых бетонных блоков

    Фундамент заглубленный столбчатый из готовых бетонных блоков — одно из самых простых решений

  2. Свайный столбчатый фундамент пригоден для ненадёжных грунтов и склонов. Он хорошо демпфирует подвижки и делается из асбоцементных труб, которые бетонируются в шурфы с дренирующим наполнителем. Плюсы: относительно просто и дёшево сооружаем, устойчив к просадкам и оползням. Минусы: те же, что и у предыдущего.
    Столбчатый фундамент из труб

    Столбчатый фундамент из труб применяется на ненадёжных, плывущих и пучинистых почвах, демпфируя подвижки

  3. Свайно-ростверковый сварной фундамент из металла, из обычных и винтовых свай, идеален для ненадёжных грунтов. Плюсы: эстетичность и надёжность, высокая долговечность. Минусы: очень дорог из-за стоимости металла для тяжёлого ростверка и требует сварки.
    Металлический сварной свайно-ростверковый фундамент

    Металлический сварной свайно-ростверковый фундамент красив и надёжен, но очень дорог

  4. Плитный фундамент. Отлично годится для неустойчивой или проседающей почвы; кроме того, часто применяется, если дом будет иметь очень большой вес. Плюсы: монолитность, надёжность. Недостатки: трудоёмкость, отсутствие подпола, высокая стоимость.
    Монолитный фундамент для большого дома

    Монолитный плитный фундамент почти идеален для большого дома, но не имеет подпола

  5. Чаще всего оптимальный вариант — заглублённый или неглубоко заглублённый (для лёгких деревянных домов) ленточный фундамент. Он может быть из готового бетона, цементного раствора, бетонных блоков на растворе. Плюсы: сравнительная простота и финансовая доступность его сооружения. Минусы: нельзя его ставить на ненадёжных почвах с близкими почвенными водами, на глине и песке. Но почти стопроцентно знатоки именно его вам и порекомендуют, даже если ваш участок состоит из неблагополучных почв — но с поправками по конструкции: необходимо будет сделать «ленту» фундамента шире и глубже.
    Ленточный бетонный фундамент

    Ленточный бетонный фундамент применяется чаще прочих из-за своей высокой функциональномы и не очень высокой цены

Но широко распространены фундаменты в одной форме из комбинированных материалов.

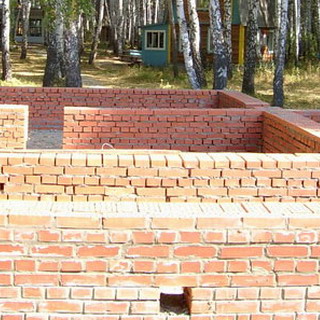

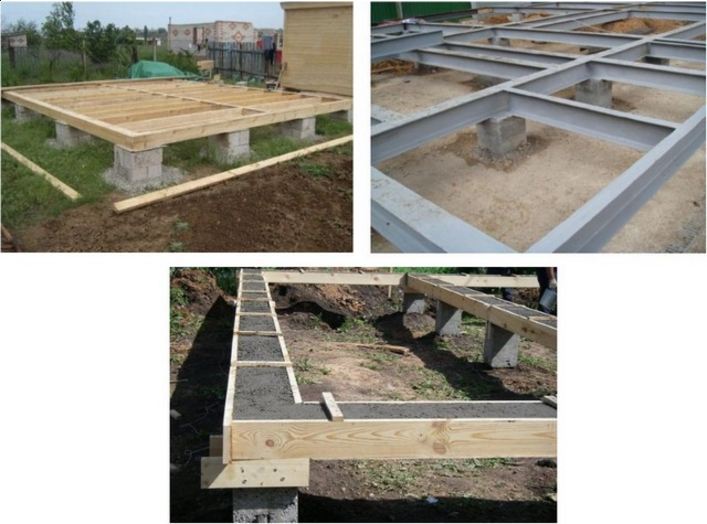

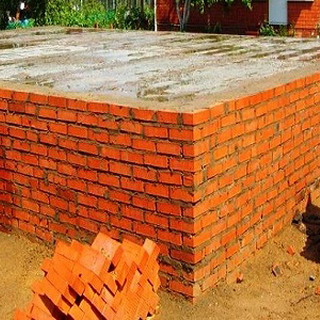

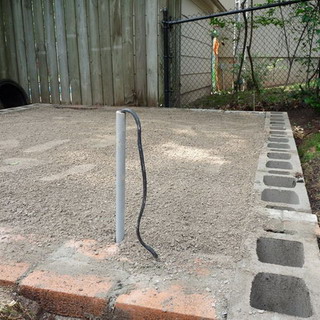

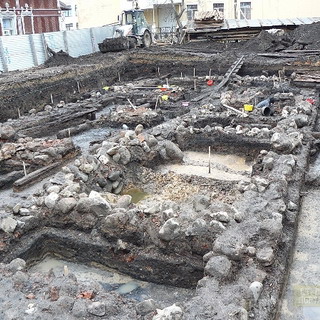

Фотогалерея: комбинированные по материалу фундаменты

Составляющие конструкции

После того, как мы выбрали тип фундамента, нужно выбрать, что мы применим: бетон или цементный раствор; и — готовый или самостоятельно сделанный.

Бетон или цементный раствор

Многие путают эти понятия, и часто называют бетонными все заливающиеся конструкции.

  1. Цементный раствор делается из цемента, песка и воды, а иногда из цемента, извести или глины, песка и воды, в соотношении, определённом СНиП. Часто к нему добавляют присадки, повышающие прочность, гидро- и морозоустойчивость; пластификаторы, повышающие скорость схватывания и вязкость.
  2. Бетон тоже создаётся смешиванием в определённом соотношении цемента, воды и наполнителей. Вместо песка или вместе с песком в бетон входят щебень, гравий, галька. Из такого раствора получается прочнейший искусственный камень. Бетон используется и в виде готовых блоков и панелей.
Составляющие хорошего бетона

Составляющие хорошего бетона: портландцемент высокой марки, неглинистый мелкий речной песок, мелкий щебень

Можно заказать готовый бетон, а можно сделать цементный или бетонный раствор самостоятельно.

Электрический цементный миксер

Электрический цементный миксер для приготовления раствора очень сильно облегчит жизнь любому мастеру

Цемент для замешивания должен хорошо связывать состав, поэтому используется тяжёлый портландцемент марок М300–400. Соотношение смешивания согласно СНиП зависит от марки цемента, характеристик почвы и глубины закладки фундамента. Приведём здесь полезную табличку.

Таблица: соотношение цемента и песка для кладки фундаментов

Позиция

Вид цемента (марка)Раствор (соотношение частей)
Маловлажный грунт (глубина >3 метров от поверхности)Влажный (глубина 1–3 метра от поверхности)Насыщенный влагой (глубина 1 метр от поверхности)
Цемент+известь (марка раствора 10 — цемент/известковое тесто/песок)цемент+глина (марка раствора 10 — цемент/глиняное тесто/песок)Цемент+известь или глина (марка раствора 25 — цемент/известковое тесто или глина/песок)цементный (марка раствора 50 — цемент/песок)
1М3001/2,2/151/1/111/0,8/81/5
2М4001/2,2/151/1/111/0,8/:81/6

Опалубка

Опалубка — сооружение из досок (иногда — щитов) и распоров-упоров, необходимое для фиксации формы при заливке бетонных и цементных конструкций.

Опалубка для ленточного фундамента из обрезной доски

Опалубка для ленточного фундамента из обрезной доски — наиболее привычное нам решение

Бывает двух типов:

  1. Съёмная — разбирается после того, как бетон/цемент схватится; опалубка из досок и ДСП может использоваться до 8 раз. Промышленная опалубка — до нескольких сотен раз.
    Съемная опалубка из доски

    Принцип сооружения съемной опалубки из доски — самые простые

  2. Несъёмная остаётся на бетоне. Это недавнее изобретение, их делают из полистирола и соединяют специальными замками. Она довольно дорога, но служит утеплением, что очень практично.
    Несъемная опалубка

    Несъемная опалубка из пенополистирола соединяется специальными замками и служит потом утеплением

    К несъемной опалубке можно отнести и полые бетонные блоки разной формы, которые ставятся на подушку из песка в траншею, соединяются металлическим прутом и заливаются бетоном.
    Несъемная опалубка из пустотелых блоков

    Несъемная опалубка из пустотелых блоков — тоже очень удобно, хотя и тяжело в исполнении

Продухи

Они абсолютно необходимы для того, чтобы подпол или пространство под домом вентилировались, и там не заводилась лишняя сырость, грибки и плесень. Земля выделяет влагу и должна сохнуть. Особенно продухи актуальны для выбранного нами дома из бревна, а также для любых деревянных конструкций, но только в случае, если есть подпольное пространство в случае герметичного монолитного ленточного фундамента. Если же полы настланы на плиту, или же фундамент свайный, необходимости в них просто нет.

Согласно СНиП 31–01–2003 (актуализированных как СП 54.13330.2011) «Здания жилые многоквартирные» (пункт 9.10), суммарная площадь продухов должна соотноситься, как 1 к 400 площади подвала, но составлять минимум 0,8 квадратных метра. Один продух должен быть не меньше, чем 15х15 сантиметров. Если он больше, он потребует специального армирования при заливке, поэтому мы будем делать продухи поменьше. Их должно быть чётное число, и они должны располагаться друг напротив друга. От углов они должны отстоять на 90 сантиметров или меньше.

Продухи в простом фундаменте

От углов продухи должны отстоять на 90 сантиметров или меньше

Если есть внутренние ленты фундамента, то в них тоже должны быть продухи, чтобы не осталось герметичных камер.

Продухи во внутренних лентах

Во внутренних лентах фундамента тоже должны быть продухи, чтобы не осталось герметичных камер

На зиму продухи закрывать не стоит, согласно СНиП 11–3-79 «Строительная теплотехника», которые регламентируют соотношение температур в подполе и на улице. Лучше хорошо утеплить пол.

Если вы почему-то не сделали продухи при заливке фундамента, можно их пробить позже болгаркой или перфоратором. Но это нарушает целостность фундамента и представляет собой сложную задачу.

Пробивка продухов

Если продухи не сделаны при заливке фундамента, можно их пробить позже болгаркой или перфоратором

От мышей и прочей мелкой живности можно закрыть продухи специальными решётками.

<p data-lazy-srcset=

Решётки на продухах

» width=»590″ height=»378″ />

От мышей и прочей мелкой живности можно закрыть продухи специальными решётками

Подушка под фундамент

Подушка из песка, щебня или гравия необходима для дренажа, теплоизоляции, лучшего укладывания раствора. Для типового ленточного фундамента достаточна толщина около 30 сантиметров.

Подушка под фундамент

Подушка под фундамент отлично видна на этой схеме

Гидроизоляция

Гидроизоляция бывает:

  • плёнкой, выстилая доски до застывания — чтобы доски потом можно было использовать для других целей (необязательно);
    Гидроизоляция досок опалубки

    Гидроизоляция досок опалубки при строительстве ростверка для свайного фундамента

  • рубероидом (сверху) и битумным раствором (можно весь цоколь) после застывания — чтобы предотвратить проникновение влаги в стены (строго обязательно, и лучше применить оба материала).
    Гидроизоляция фундамента битумом и рубероидом

    Гидроизоляция фундамента битумом и рубероидом — абсолютно необходимая в строительстве вещь

Армирование

Бетон достаточно хрупок и неспособен сопротивляться изгибанию при неравномерных деформациях. Армирование — гарантия прочности фундамента, его спасение от растрескивания и сдвижек.

Схема армирования

Схема армирования показывает его принцип и необходимость

Есть простые правила:

  1. Лучше избегать сварки или применять её выборочно, отдавая предпочтение связыванию арматуры.
    Связывание арматуры

    Связывание арматуры способствует большей пластичности фундамента

  2. Диаметр арматуры составляет 0,1% от площади сечения ленты, при учёте её длины. Принято, что если длина ленты больше трёх метров, то сечение прута — 12 мм.
    Армирование

    Армирование фундамента — залог прочности дома

  3. Существуют также правила по определению расстояния между вертикальными и горизонтальными стержнями и их количества на погонный метр.
    Расстояние между стержнями

    Определение расстояния между вертикальными и горизонтальными стержнями

Утепление и отделка

Совершенно не стоит пренебрегать утеплением фундамента — вы сильно сэкономите средства на отопление дома и подвала, убережёте дом от сырости. Причём можно сделать это ещё при его заливке, а можно — после застывания. Возможно, вы производите заливку с пенополиуретановой опалубкой, но можно и в обычную опалубку проложить полимерные панели. Или обшить готовый фундамент такими панелями, а сверху произвести облицовку.

Утеплитель для фундамента Пеноплэкс

Утеплитель для фундамента Пеноплэкс — пенополистирол ПСБ-C 25 2000х1000х100мм — укладывается на гидроизоляционную плёнку

Сам фундамент может быть отделан любым материалом. Тут открывается бесконечный простор для творчества!

Отмостка

Вокруг фундамента потом, после постройки дома, обязательно нужно сделать отмостку — полосу, непроницаемую для воды, шире, чем свес карниза дома, в идеале — с продуманной ливневой канализацией и хорошим дренажом. Главная её цель — не дать воде проникать к фундаменту. Вода, пропитавшая землю, может вызвать вспучивание грунта и растрескивание фундамента. Вода может попасть внутрь подвала и спровоцировать гниение деревянного дома снизу.

Отмостка может быть просто из асфальта, из бетона или цементного раствора (обязательно с армированием, чтобы предотвратить растрескивание, на песчаной или гравиевой подушке), может быть выложена плиткой, а может быть отделана тем же, чем отделан сам фундамент. Самая тонкая её часть должна быть толщиной не менее 5–7 сантиметров, и она обязательно должна иметь скос от дома для лучшего стекания воды.

Схема отмостки

Самая тонкая часть отмостки должна быть толщиной не менее 5–7 сантиметров, и она обязательно должна иметь скос от дома для лучшего стекания воды

Иногда отмостку тоже утепляют для лучшего эффекта.

Утепление фундамента и отмостки

Утепление фундамента и отмостки совершенно обезопасит дом от холода

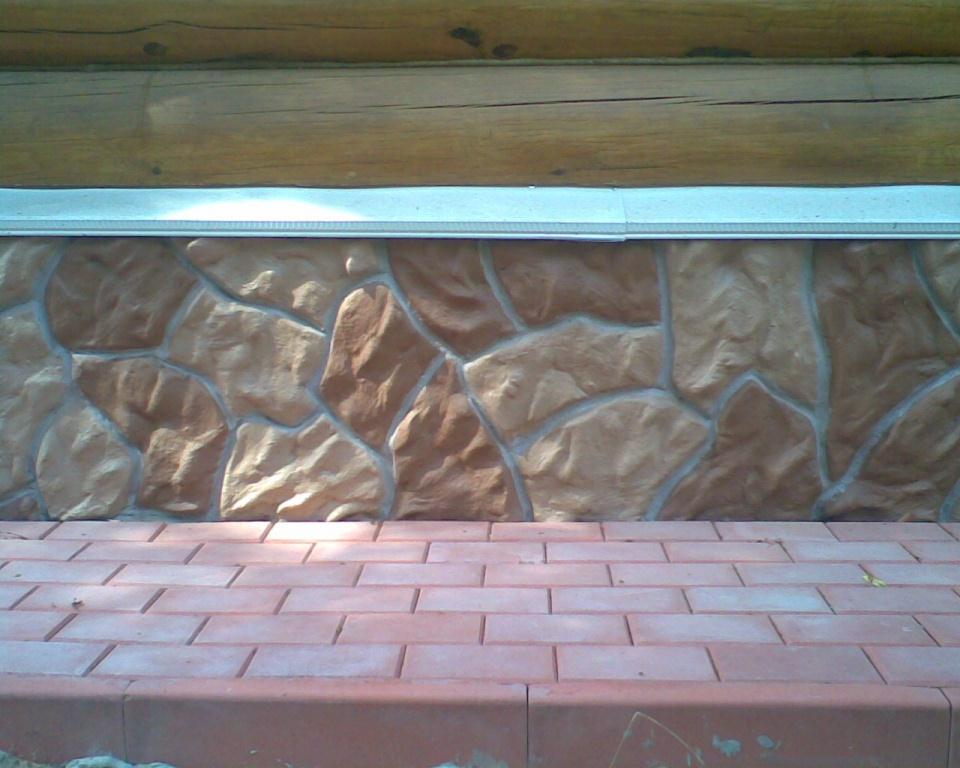

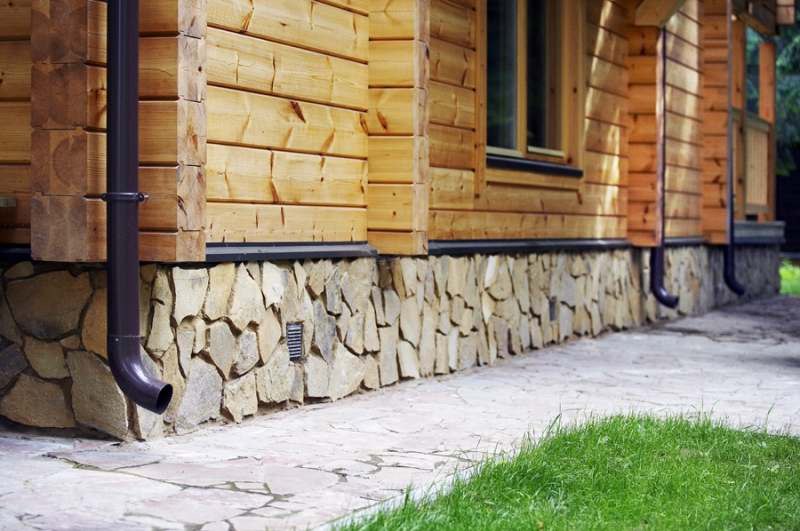

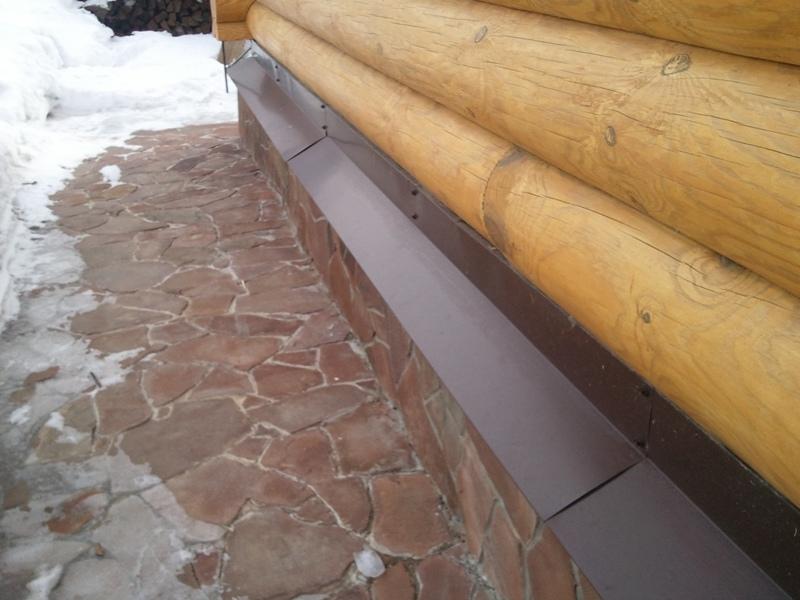

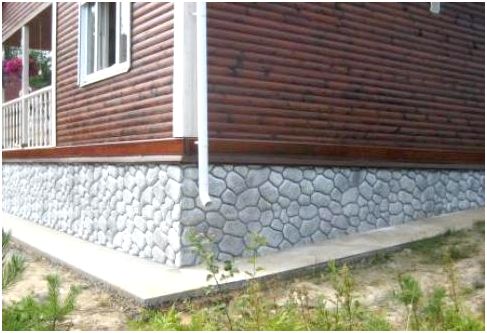

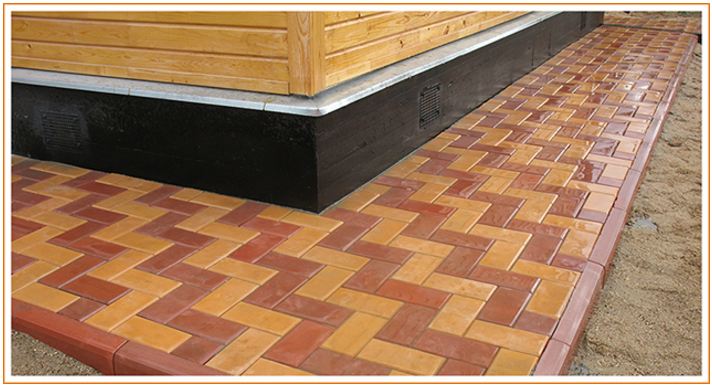

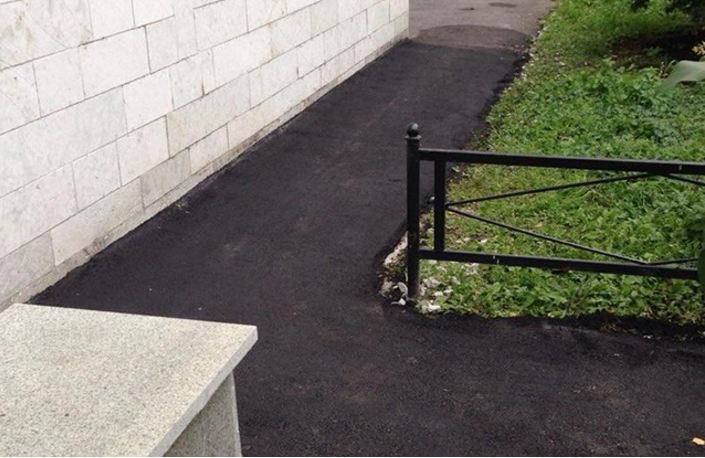

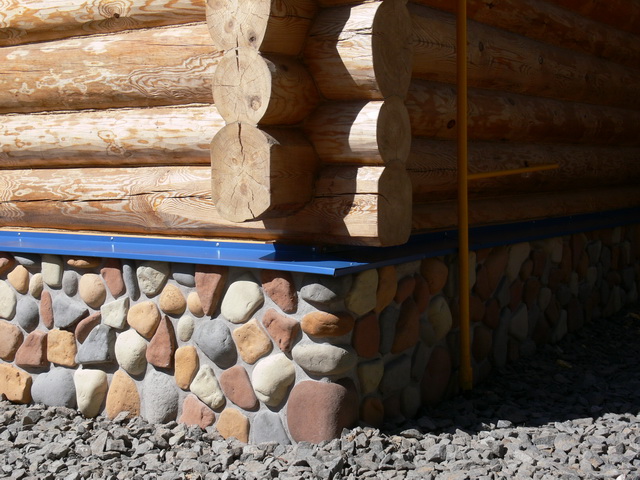

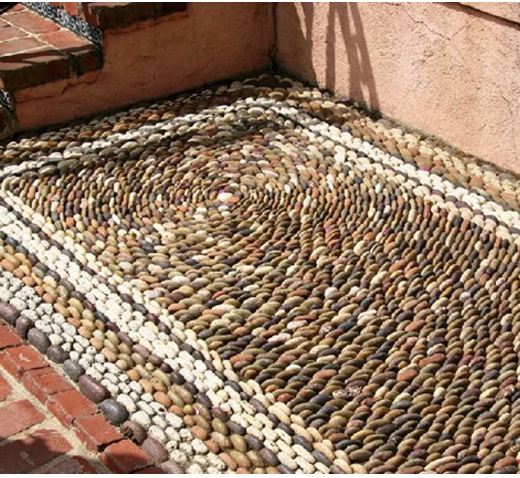

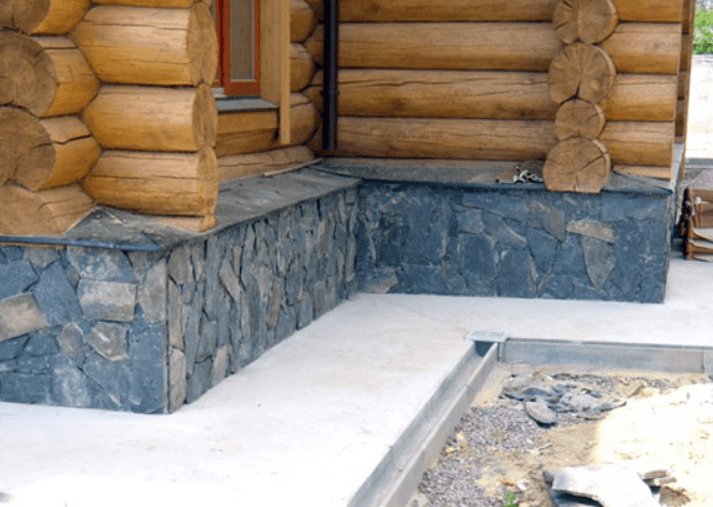

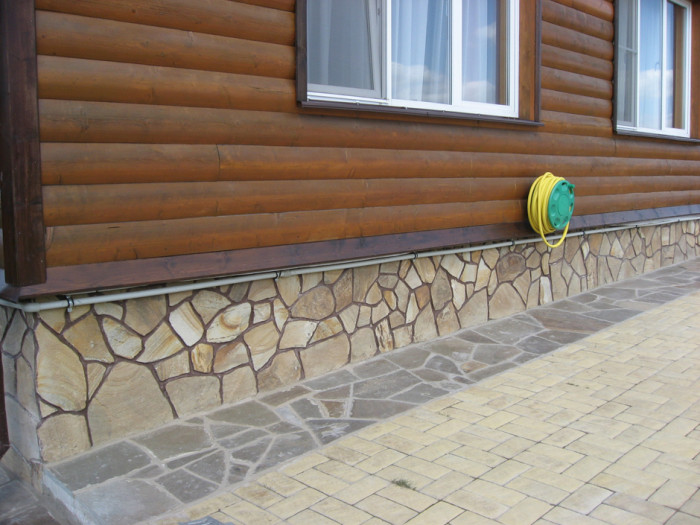

Фотогалерея: варианты отмосток и облицовок фундамента

Погодные условия при заливке

Особо нужно оговорить благоприятные погодные условия при заливке фундамента, так как есть масса подводных камней при работе в низких температурах.

  1. Обычный цементный раствор не схватывается, если на улице температура ниже 50С, и ваш фундамент сразу же начнёт крошиться.
  2. Рыть мёрзлую землю всегда неприятно. Вручную это просто очень тяжело, а при использовании техники есть риск повредить технику.
  3. Песчано-гравийная подушка будет засыпана некачественно, потому что зимой и песок, и галька, и щебень находятся в примороженном состоянии, их крайне сложно хорошо притрамбовать. При их оттаивании подушка не будет обладать нужной плотностью и упругостью.
  4. Если вы хотите использовать гидроизоляцию опалубки, то плёнка зимой — ломкая, и это будет крайне сложно сделать аккуратно.
  5. Арматура имеет большой коэффициент терморасширения. Сваренная в холод конструкция для армирования обязательно увеличит свои размеры с потеплением.
  6. Кроме того, всегда есть опасность, что когда температура повысится и земля оттает, почву поведёт, и это обязательно приведёт к сдвижкам фундамента и тоже может послужить его быстрому разрушению.
Фундамент зимой

Заливка фундамента зимой — опасное предприятие

Но если вам неймётся, и вы готовы работать при низких температурах, или же таков характер вашей почвы (песок), что зима — единственная возможность избежать сыпучести при земляных работах, то нужно выполнить некоторые условия, чтобы неприятности потом не возникли.

  1. Вам понадобятся особые марки цемента или присадки (пластификаторы раствора), чтобы снизить температурную кристаллизацию воды. Противоморозные пластификаторы увеличивают схватывание и прочность раствора, улучшают его контакт с армирующими конструкциями, уменьшают расход раствора.
    Модификатор

    Противоморозные пластификаторы увеличивают схватывание и прочность раствора, улучшают его контакт с армирующими конструкциями, уменьшают расход раствора

  2. Раствор изготавливается не из цемента и песка, а из цемента и мелкой щебёнки.
  3. Нужно особенно тщательно выверить состав и консистенцию раствора, он не должен быть «тонким» и жидким.
  4. Ни один компонент раствора не должен быть в замороженном состоянии, в них не должно быть льда и снега.
  5. Нужно греть арматурную конструкцию, для чего к ней подводятся специальные кабели.
    Подогрев арматурной конструкции

    Подогрев арматурной конструкции с помощью электрокабелей

  6. Надо помнить, что все процессы в растворе — схватывания и обретения крепости — замедляются.
Таблица схватывания бетона

Таблица схватывания бетона при разных температурах

Из рисунка хорошо видно, что оптимальной температурой для заливки раствора в опалубку будет интервал 15–250С.

Расчёт фундамента

Разумеется, мы уже выбрали место для дома. Шутливая картинка определяет все разрешённые места для постройки на вашем садовом участке согласно СНиП.

Рисунок выбора места для дома

Рисунок выбора места для дома с учётом всех строений и деревьев на участке и соседского забора

Сначала, что совершенно естественно, мы делаем проект дома, опираясь на заключение экспертов или известные ранее данные о почвах и водах на участке. Выбираем для дома материал. Нельзя забывать, что плитный фундамент занимает всю площадь дома, а ленточный и все типы ростверков свайного фундамента должны быть под каждой стеной дома, даже внутренней. Учитывая все факторы, мы выбрали одноэтажный деревянный дом из оцилиндрованного бревна площадью 122 м2.

Одноэтажный деревянный дом

Одноэтажный деревянный дом — лучший проект для ненадёжных почв, и для него хорошо подходит ленточный не сильно заглублённый фундамент

Для выбранного нами дома прекрасно подходит незаглублённый монолитный бетонный ленточный фундамент, который чаще всего и используется для лёгких деревянных и каркасных домов. Под такой фундамент можно и потом подводить траншеи для водоснабжения и канализации. Он представляет собой сплошную монолитную ленту, заглублённую на 50–70 сантиметров и выступающую над землёй на 50 сантиметров, одинаковую по сечению во всех своих местах. Его выступающая часть служит цоколем.

Теперь надо рассчитать материалы для этого фундамента. Можно поискать в интернете, и вы обязательно найдёте там самый лучший и самый полный калькулятор.

Калькулятор

Не стоит забывать и о том, что все внешние размеры дома и веранды указываются по центру ленты фундамента, а не по её краям, а внутренние — по внутренним размерам стен. Если количество внутренних стен указано недостаточным для вашего проекта, их длины можно просто просуммировать, что мы и сделали. Мощность ленты фундамента задаётся в зависимости от нашего грунта или наших предпочтений.

Таблица: ввод необходимых цифр в соответствии с проектом дома

Позиция
1

Основные параметры (размеры дома, м)
Длина8,33
Ширина10,5
2

Дополнительные параметры (длины внутренних стен, м)
1 дополнительная стена21
2 дополнительная стена2,85
3 дополнительная стена11
4 дополнительная стена3,14
Длина наибольшей стены веранды10,5
Длина наименьшей стены веранды2,84
3Желаемая мощность ленты
Ширина (м)0,4
Заглубление в землю (м)0,5
Высота цоколя над уровнем грунта (м)0,5
Толщина песчаной подушки (м)0,3
Количество прутьев арматуры на один уровень3
Количество уровней арматуры на 1 метр высоты ленты2
Расстояние между вертикальными столбиками арматуры (м)1,5
4Средние цены на материалы (руб)
Бетон М-250 (за 1 м3)3500
Песок для подушки (за 1 м3)500
Арматура металлическая D=12мм (за 1 погонный метр)35
Обрезная доска на опалубку (40х150х6000мм, за 1 м3)6000

После введения всех исходных данных калькулятор выдаёт нам точный расчёт потребных нам материалов и их стоимости, исходя из действующих средних цен.

Таблица: итоговый расчёт необходимых материалов и приблизительный расчёт финансов

Позиция

1

Необходимые материалы

Бетон М-25036.7 м3
Песок11 м3
Арматура металлическая1030.1 м
Обрезная доска на опалубку6.7 м3
СаморезыПо потребности
Бечёвка и колышки для разметкиИз подручных средств
2

Финансовые затраты (руб)
Бетон М-250128562 руб
Песок5509,8 руб
Арматура металлическая36054,8 руб
Обрезная доска на опалубку40016,2 руб
Итого полная стоимость (без учёта саморезов)
210142,8 руб

Нам понадобятся инструменты:

  • Лопаты штыковая и совковая
  • Тачка
  • Ручная трамбовка или вибротрамбовка для уплотнения грунта и песка
  • Строительный миксер для смешивания цемента (ёмкость для ручного вымешивания)
  • Сварочный аппарат для сварки арматуры
  • Молотки
  • Болгарка для резки арматуры
  • Гвоздодёр
  • Монтировка
  • Гидроуровень или нивелир
  • Рулетка
  • Плотницкий метр
  • Плоскогубцы
  • Расшиватели для отделки
  • Циркулярная пила для досок
  • Электродрель для досок
  • Шуруповёрт для досок
  • Козлы для распила досок

Разметка и земляные работы

Готовим участок: косим траву, выравниваем землю, выкорчёвываем деревья и пни на месте строительства. Площадка для стройки должна быть больше площади дома минимум на пару метров в каждую сторону.

Размечаем бечёвкой и колышками траншеи для ленты фундамента, не забывая о траншеях для водопроводных и канализационных коммуникаций. Колышки нужно вбивать с отступом от углов фундамента так, чтобы углы отмечались пересечением бечёвок.

Высота колышков должна быть равной цоколю фундамента — то есть высоте, на которую лента фундамента выступает над землёй.

Разметка фундамента

Разметка фундамента — видны параллельные линии, образуемые бечёвками

Далее роем траншеи по разметке. Монтируем систему водоснабжения и канализации. В нашем случае можно обойтись и без этого, и заняться таким монтажом уже после заливки ленты, так она неглубока.

Вырыты траншеи

Вырыты траншеи под фундамент, водоснабжение и канализацию

После этого можно приступать к монтажу опалубки и заливке фундамента.

Заливка своими руками

  1. Засыпается песчаная подушка толщиной 30 сантиметров.
    Песчаная подушка под ленточный фундамент

    Песчаная подушка под ленточный фундамент служит для дренирования и выравнивания

  2. Она проливается водой и уплотняется трамбовкой или вибротрамбовкой.
    Песчаная или галечная подушка

    Песчаная или галечная подушка под ленточный фундамент уплотняется вибротрамбовкой

  3. Пилится обрезная доска на опалубку согласно необходимым размерам.
  4. Монтируется опалубка высотой в будущий цоколь дома, ориентируясь по бечёвке. Её одинаковость по высоте тщательно выверяется гидроуровнем или лазерным нивелиром.
    Монтаж опалубки

    Монтируется опалубка высотой в будущий цоколь дома, ориентируясь по бечёвке

  5. Можно гидроизолировать опалубку полиэтиленовой плёнкой.
    Изоляция опалубки плёнкой

    Изоляция опалубки плёнкой делается, чтобы сохранить доски чистыми

  6. Укладываем арматуру согласно расчёту.
    Кладём арматуру

    Арматура в бетоне — гарантия прочности фундамента, его спасения от растрескивания и сдвижек

  7. Мешаем раствор согласно расчёту для выбранной марки цемента в миксере или вручную.
    Мешаем раствор

    Мешаем раствор согласно расчету для выбранной марки цемента в миксере и выливаем его в тачку

  8. Заливаем его внутрь опалубки. Подмешиваем его там палкой или вибротрамбовкой, чтобы избежать незаполненных пустот и пузырьков воздуха. Это необходимо сделать за один день, иначе фундамент окажется непрочным из-за своей способности к быстрому «схватыванию» раствора.
  9. Делаем продухи согласно расчёту. Для этого часто применяют обычные канализационные трубы подходящего диаметра.
    Продухи при заливке

    Для создания продухов при заливке применяют обычные канализационные трубы подходящего диаметра

  10. Выравниваем мастерком поверхность заливки.
    Ровняем заливку

    Выравниваем мастерком поверхность заливки

  11. Фундамент покрываем полиэтиленовой плёнкой. Под плёнкой его надо постоянно увлажнять.
  12. Опалубку можно размонтировать через неделю. Но цемент наберёт свою предельную крепость только через месяц.
    Готовый фундамент

    Цемент наберёт свою предельную крепость только через месяц

  13. Через месяц можно делать гидроизоляцию. Можно просто проложить рубероид внахлёст, а лучше продублировать его, промазав горячим битумом. Края рубероида надо подрезать, чтобы не свисали.
    Делаем гидроизоляцию

    Через месяц можно делать гидроизоляцию из битума и рубероида

  14. Начинаем собирать на фундаменте дом из бревна.
    Монтаж дома

    На готовом фундаменте начинаем монтировать дом

Видео: создание ленточного фундамента своими руками

Вы убедились, что собственноручная заливка фундамента — довольно простое по технологии, но сложное по времени и трудозатратам дело. Зато вы сэкономите много денег и получите удовлетворение от того, что справились!

Adblock
detector
