Откатные автоматические ворота можно сделать и установить самостоятельно, поскольку все этапы работ достаточно просты. Выберите нужные материалы, рассчитайте размеры конструкции и можно приступать. Но все действия необходимо выполнять правильно, и тогда вы сможете изготовить долговечные, а также весьма надёжные откатные ворота на прочном фундаменте.

Фундаменты для откатных ворот различных конструкций

Надёжность откатных ворот прежде всего зависит от качественно выполненного фундамента. Однако выбрать его не так уж и просто, так как многочисленные строительные компании предлагают не менее трёх вариантов основы для откатной конструкции. Каждый вид фундамента имеет свои преимущества и недостатки, в которых необходимо разобраться.

Четыре главных типа фундамента, которые можно устанавливать под откатные ворота:

  • свайный;
  • фундамент на балках;
  • каркасно-монолитный;
  • сплошной ленточный.

Наиболее популярным из них является сплошной ленточный, так как он устойчив к воздействию почвы, но стабильность — явно не самая сильная его сторона. Кроме того, придётся ждать около 10 дней для того, чтобы он хорошо схватился, а это не всегда удобно. Не забывайте также и о том, что закладывать ленточное основание — дело трудоёмкое и дорогостоящее. На таком фундаменте обычно устанавливают рельсовые ворота, которые не нуждаются в особо прочной основе.

Сплошной ленточный фундамент для откатных ворот

Сплошной ленточный фундамент не всегда обеспечивает достаточную устоячивость и стаьильность

Приблизительно такие же недостатки имеет фундамент на балках. Трудоёмкость его установки меньше, зато время ожидания такое же — на этот фундамент нельзя устанавливать конструкцию откатных ворот в течение десяти дней. Его не используют на сложных и нестабильных грунтах. Подходит такой вид фундамента для рельсовых и подвесных ворот.

Свайный фундамент имеет многочисленные преимущества:

  • возможность установки конструкции в любой местности, даже на нестабильном грунте;
  • минимальный денежный расход;
  • моментальный монтаж ворот (сразу после установки фундамента);
  • отсутствие бетонных и земляных работ;
  • лёгкость установки фундамента;
  • надёжность.

Такой тип фундамента можно устраивать даже на болотистых или пучинистых грунтах, а также при повышенных показателях грунтовых вод. Свайные основания очень надёжны, однако устанавливать их необходимо немного дольше, чем другие типы фундаментов. Устанавливать на них можно любой тип ворот.

Свайный фундамент для откатных ворот

На свайный фундамент можно устанавливать любой тип откатных ворот

Каркасно-монолитное бетонное основание применяется при незначительных сдвигах почвы, а для его установки нужна минимум неделя. Этот бетонированный прочный каркас П-образной формы нужно располагать со стороны проёма конструкции, и для исключения перекосов он должен иметь следующие размеры:

  • длина — минимум половина от ширины проёма конструкции;
  • глубина — больше уровня промерзания грунта на 25 см;
  • ширина — 60 см.

Подходит такой фундамент для консольных, рельсовых, а также подвесных конструкций.

Каркасно-монолитный фундамент для откатных ворот

Каркасно-монолитный фундамент имеет самую высокую прочность и устойчивость среди всех видов оснований для откатных ворот

Основа для откатных автоматических ворот должна быть долговечной, крепкой и соответствующей нормам безопасности.

Подготовка чертежей для устройства фундамента

Современные схемы и чертежи для установки откатных конструкций своими руками должны содержать такие параметры:

  1. Размеры траншеи. Она должна иметь глубину до 1 метра и ширину до 40 см. Длина траншеи — половина длины проёма конструкции.
  2. Схема основания. Оно изготавливается из металлического швеллера шириной от 16 до 20 см. К нему привариваются арматурные ножки размером до 14 мм.
  3. Точные размеры каркаса и полотна ворот с привязкой их к месту расположения фундамента.

Тщательный чертёж поможет соблюсти все важные размеры конструкции.

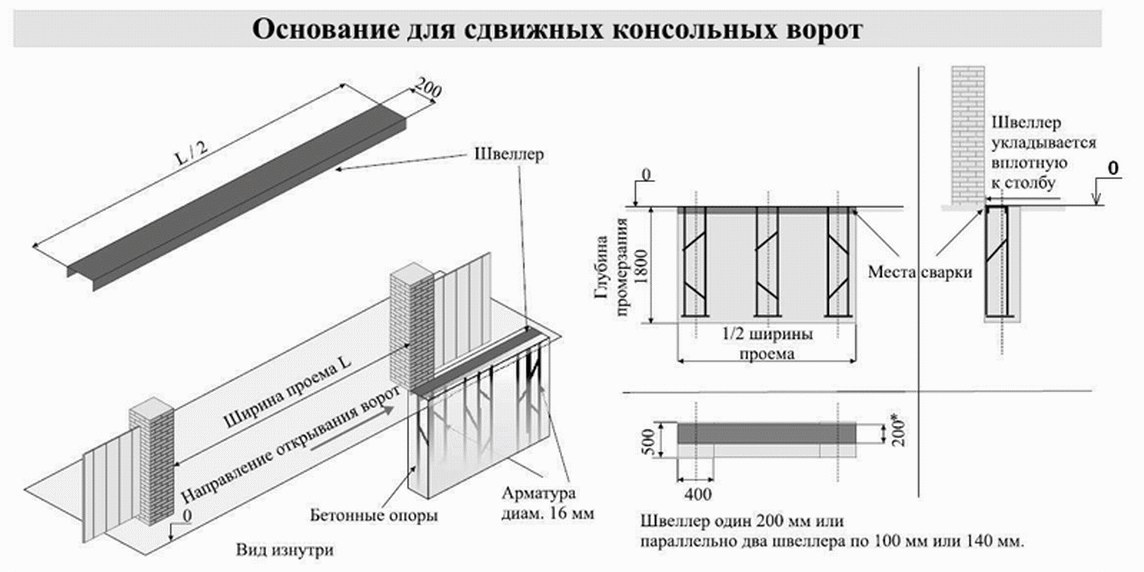

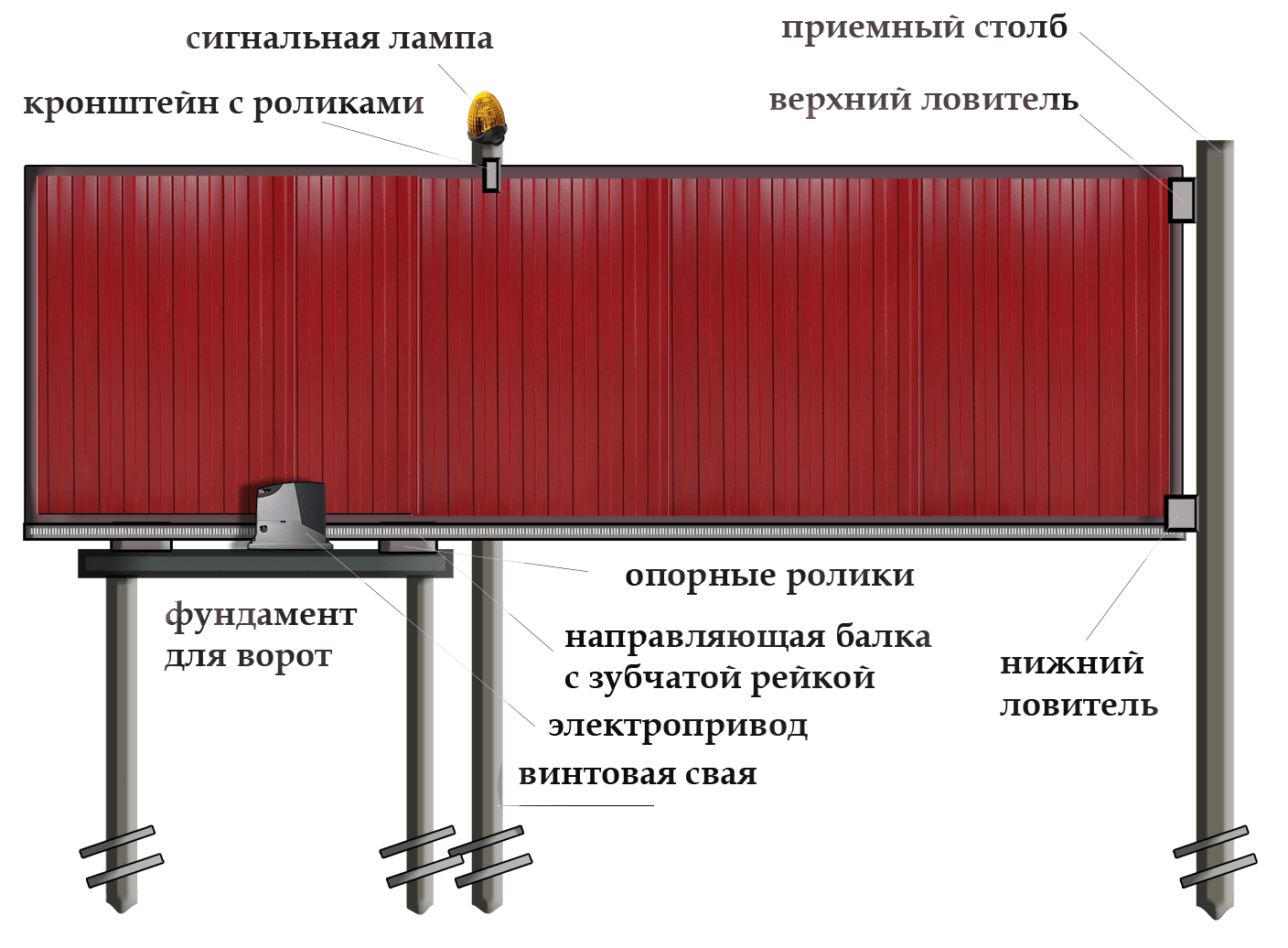

Фотогалерея: чертежи различных типов фундамента для откатных ворот

Как залить ленточный фундамент под откатные ворота

Для того чтобы правильно залить фундамент, требуется изначально подготовить необходимые для работы инструменты и материалы:

  • песок, щебень и цемент для бетонирования;
  • консольные металлические блоки;
  • продольные металлические швеллеры;
  • арматурные прутья и вязальная проволока. Из них собирается каркас;
  • необрезные доски для устройства опалубки;
  • бетономешалку;
  • электро- или газосварку;
  • уровень строительный;
  • рулетку;
  • штыковые и совковые лопаты;
  • лом;
  • опорный швеллер;
  • молоток, ножовку по железу, а также топор и уголок для устройства опалубки.

Лучше не экономить на исходных материалах, так как это может отрицательно сказаться на качестве конструкции, её прочности и соответственно снизить срок эксплуатации откатных ворот.

Приступаем к изготовлению фундамента:

  1. Выкапываем траншею с соответствующими размерами, которые были правильно рассчитаны в чертеже. Её глубина должна быть на 35 см больше точки промерзания грунта.
    Траншея для фундамента

    Траншею для ленточного фундамента нужно углублять ниже уровня промерзания почвы

  2. Устанавливаем опалубку. Расход раствора уменьшится, если сделать подушку из песка и гравия толщиной 100 мм.
    Опалубка для устройства фундамента

    Опалубка для фундамента собирается из досок толщиной 25–30 см

  3. Из арматуры делаем основу для будущего фундамента. Прутья между собой закрепляем проволокой или с помощью сварки. Расстояние между ними должно быть около 30 см.
    Арматруный каркас для фундамента

    Каркас состоит из арматурных прутьев, жёстко связанных или сваренных между собой

  4. Устанавливаем подготовленный арматурный пояс горизонтально. Выступающую часть углубляем на 12 см ниже поверхности почвы. К краю проёма смещаем его фронтальную часть. Расстояние от пояса до опалубки — минимум 2 см во всех плоскостях.
  5. К поясу привариваем продольный швеллер, полка которого должна находиться на нулевой отметке.
    Опалубка со швеллером для фундамента

    Продольный швеллер приваривается к арматурному поясу на уровне установки нижней части ворот

  6. В основу помещаем швеллер и связываем его с каркасом. Он необходим для крепления механизма привода откатной конструкции.
  7. Управляющий и силовой шнуры устанавливаем через трубы, расположенные в каркасе. Они должны быть диаметром минимум 25 мм, иначе провод будет провести затруднительно.
    Провода для автоматики откатных ворот

    Провода укладываются в трубы, расположенные внутри опалубки

  8. Замешиваем раствор в таких пропорциях: 6 вёдер речного песка, 2 ведра цемента, 2 ведра щебня и необходимое количество воды, чтобы смесь не получилась очень густой. Щебень добавляет бетону прочности. Если планируется использовать готовую бетонную смесь, то она должна быть марки не ниже М200. Для приготовления раствора берём цемент М500.
  9. Заливаем яму приготовленным бетоном так, чтобы пояс не сместился, поскольку от этого зависит возможность эксплуатации ворот. Используем сразу не весь бетон, а только на 1/3 от объёма траншеи. Такой метод заливки фундамента гарантирует отличную фиксацию пояса. В арматурный каркас надо будет установить 3 поперечных швеллера.
    Заливка опалубки бетоном

    Опалубка заливается бетонным раствором сначала на 1/3 от объёма

  10. Выравниваем швеллеры с соблюдением вертикали и горизонтали. Затем привариваем их к арматурному поясу и заливаем раствором бетона. Для застывания раствора необходимо будет около двух недель или больше в зависимости от времени года и условий погоды.
    Готовый фундамент для откатных ворот

    После застывания бетона фундамент для установки откатных ворот готов

При устройстве любого типа фундамента сразу закладывается электропроводка.

В итоге мы получаем фундамент, имеющий три поперечных швеллера, расположенных на 7 см ниже проезжей части.

Следует обратить внимание на следующие моменты:

  • при расчёте фундамента необходимо учитывать крепость столбов и массу конструкции, так как нагрузка всех частей ворот на основание может отличаться;
  • бетон нужно заливать как под саму конструкцию, так и под опорные столбы;
  • арматуру для пояса надо приварить или плотно обвязать специальной проволокой;
  • после монтажа закладных, часть траншеи требуется залить бетоном так, чтобы он целиком их не закрывал. Это необходимо для того, чтобы в будущем можно было правильно установить остальную конструкцию;
  • изначально необходимо установить столбы, служащие опорой для ворот.

Обязательно соблюдайте технологию и вышеприведённые правила, поскольку неверно сделанный каркас или фундамент не дадут возможности автоматике откатных ворот нормально работать, что может привести к разрушению некоторых важных частей конструкции ворот.

Видео: заливка фундамента под откатные ворота

Правильно изготовленное опорное основание определяет возможность безотказной эксплуатации и долговечность откатных ворот. На фундамент действуют существенные нагрузки в разных плоскостях (на сжатие, кручение или изгиб). Его можно изготовить и самостоятельно, но при наличии технических характеристик откатной конструкции, правильно составленных чертежей и при некотором строительном опыте.
