Вентилируемый фасад: пошаговое руководство по монтажу системы

Добавил(а): redaktor 2 ноября

Внешняя облицовка зданий очень важна в развитии архитектуры и формировании городского проектирования. Кроме этого, она выполняет основополагающую функцию защиты несущих конструкций от атмосферных воздействий. Выходит, что оптимальный способ отделки фасада должен подходить под ряд требований, таких как: эстетические, экологические и, разумеется, экономические. Причем касается это не только облицовки наружных стен городских многоэтажек, но и частных домов.

Ввиду этого, сейчас активно набирают обороты конструкции вентилируемых фасадов, которые считаются оптимальным способом отделки зданий различного назначения. Монтируют вентфасады не только при новом строительстве, но и при реконструкции сооружений, которые заметно преображаются внешне, а также модернизируются с технологической точки зрения изнутри. Ведь вентилируемый фасад, благодаря особенностям конструкции, повышает паро-, тепло- и звукоизоляционные свойства строений, делая пребывание в них более комфортным.

Что такое вентилируемый фасад?

Вентилируемый фасад представляет собой конструкцию, состоящую из каркаса, который крепится к основной стене, и финишного покрытия. При этом между первым и вторым при монтаже организуется зазор, обеспечивающий образование воздушной вентилируемой прослойки.

Последняя не позволяет скапливаться конденсату и влаге, которые пагубно сказываются на качественных характеристиках строения и его долговечности. Что касается каркаса, то он может быть оцинкованным, алюминиевым или стальным нержавеющим.

По сути, вентфасад является одним из способов наружной облицовки зданий, применяемым при строительстве подавляющего числа многоэтажных домов, ряда частных строений и при ремонте уже возведенных сооружений.

Такой вид отделки имеет ряд преимуществ, таких как:

• вентфасад способен повысить теплоизоляционные качества конструкций;
• он улучшает паро- и звукоизоляцию сооружений;
• сравнительно легко монтируется практически на любую постройку;
• характеризуется длительным сроком эксплуатации, устойчивостью к внешним воздействиям и доступной ценой.

Основные особенности, функции вентфасада и его устройство

Вентилируемый фасад создается путем установки жесткого покрытия, отделенного от стены здания, но прикрепленного к нему для передачи собственных нагрузок, помимо ветровых. Популярность рассматриваемой системы обусловлена тем фактом, что с ее помощью энергоэффективность зданий заметно повышается, что, в свою очередь, помогает сэкономить на утеплении, а также на времени производства работ (вентфасад сравнительно быстро монтируется).

Простота обслуживания, демократичная стоимость, долговечность, механическая и химическая устойчивость – все это только малая часть из всех положительных особенностей, которыми обладает вентилируемый фасад.

На заметку! Благодаря пластичности некоторых финишных материалов, применяемых для облицовки путем монтажа вентфасадов, позволяет создавать весьма привлекательные и даже необычные варианты отделки. Причем без ущерба для конструкционных характеристик здания или его энергетических показателей.

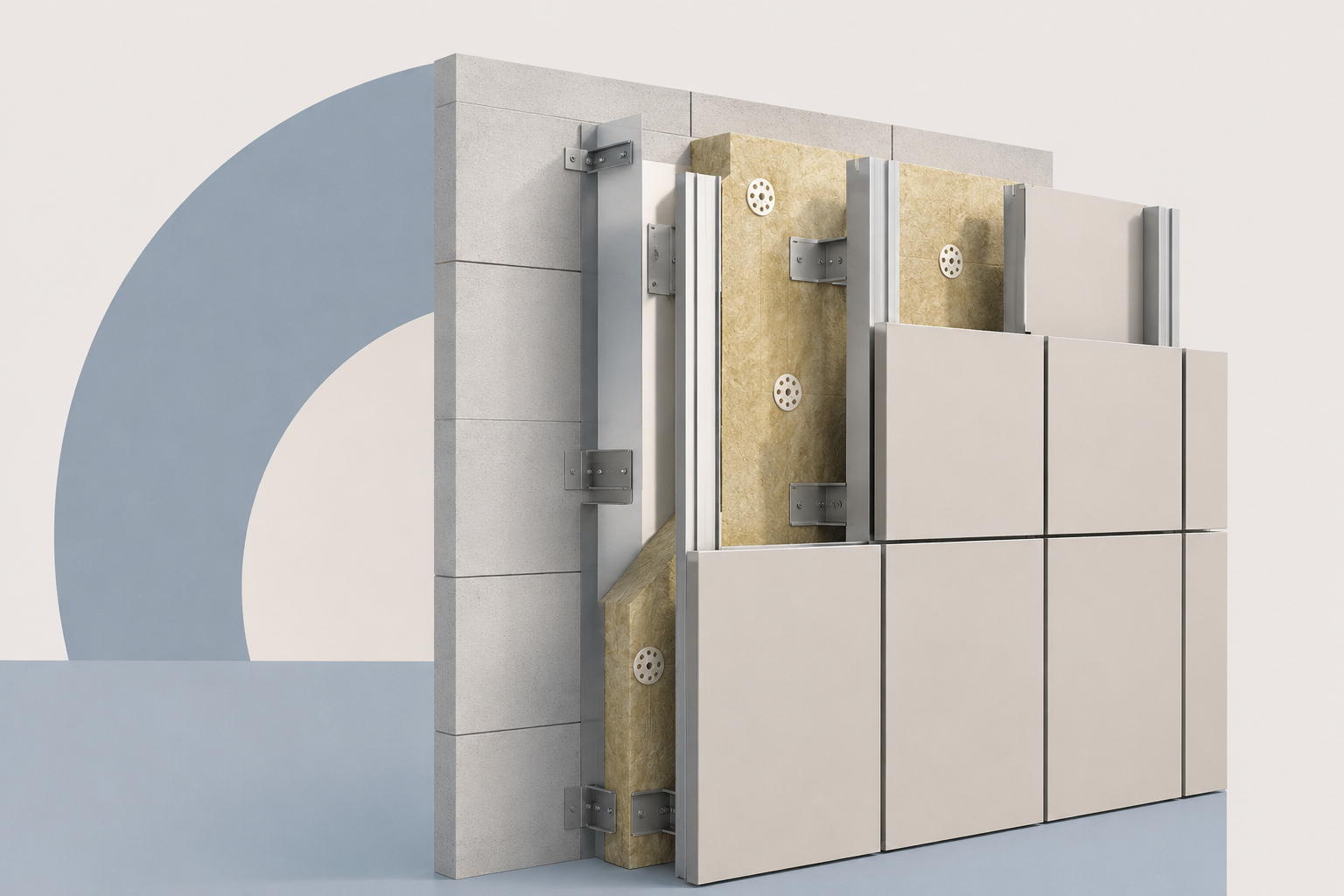

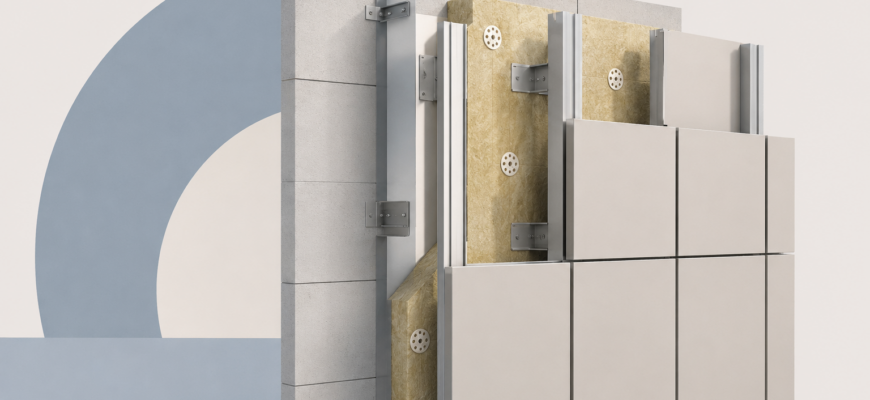

Что касается устройства вентилируемого фасада, то он состоит из следующих элементов:

• Основа. Ею является несущая стена здания, на которую крепится каркас либо соединительные элементы.
• Слой теплоизоляции. Он прокладывается между стеной и финишным покрытием, при этом материал не прилегает к последнему. Часто теплоизоляцию помещают в полости, образующиеся в результате монтажа каркаса из дерева или металла.
• Финишный слой. Это могут быть панели, сайдинг, кирпич, камень и другие материалы, пригодные для наружной отделки зданий.

Говоря о функциях вентфасада, стоит выделить:

• повышение тепло- и звукоизоляционных характеристик строения;
• снижение затрат на облицовку и сокращение времени проведения работ;
• повышение “дышащих” показателей здания и снижение риска образования конденсата.

Область применения: когда вентфасад просто необходим?

Устройство вентилируемого фасада необходимо в случае, когда здание нуждается в повышении уровня тепло- и звукоизоляции, паропроницаемости, защите от солнечных лучей и некоторых других характеристик, на которые способна влиять рассматриваемая конструкция.

Для более полного понимания особенностей и области применения стоит рассмотреть ключевые плюсы вентфасадов. К таковым относятся:

• Отличная проницаемость. Движущийся воздух рассеивает водяной пар изнутри наружу и облегчает “дыхание” фасада, предотвращая образование конденсата за панелями.
• Хорошая теплоизоляция. Изоляция, нанесенная на внешнюю конструкцию, устраняет мостики холода, тем самым снижая колебания температуры внутри здания, что в некоторых случаях приводит к экономии энергии до 40%.
• Защита от солнечных лучей. Тепловой комфорт обеспечивается внутри здания за счет предотвращения перегрева летом..
• Акустическая изоляция. Учитывая, что система вентилируемого фасада состоит из разных слоев, наблюдается увеличение уровня поглощения шума различными элементами.
• Водонепроницаемость. Эффект дымохода, обеспечиваемый воздушной камерой, создает дополнительную защиту за счет давления воздуха, предотвращая проникновение воды и защищая конструкцию здания.
• Малый вес. Масса 1 м2 изделий составляет всего 14 кг (алюминиевый каркас+пластиковые панели). Данный факт указывает на то, что конструкция не будет давать большой нагрузки на здание и фундамент.

Есть ли недостатки у вентилируемых систем?

На фоне такого перечня преимуществ навесных фасадов их недостатки выглядят как-то неубедительно, но они все же есть. Например:

• Их механическая устойчивость недостаточна в сравнении, допустим, с камнем или кирпичем;
• Срок службы финишных панелей некоторых производителей может достигать только 25- 30 лет (в то время как у камня, бетона и кирпича минимальный срок эксплуатации составляет 50 лет);
• В случае нарушения технологии устройства большая часть преимуществ автоматически устранится, поэтому во время монтажа следует быть предельно внимательными.

Виды вентилируемых фасадов от разных производителей и их ключевые особенности

Растущая популярность использования вентилируемого фасада в качестве ограждающей конструкции здания привела к появлению на рынке различных решений, начиная от композитных материалов и заканчивая деревом или керамикой.

Мы рассмотрим наиболее популярные и востребованные, кратко рассказав о их ключевых особенностях.

Оцинкованные системы фасада

Оцинкованное покрытие является одним из самых распространенных. Это материал, который легко укладывается и заменяется в случае поломки. Также он является отличным акустическим изолятором и требует минимального технического обслуживания. Да и стоит сравнительно недорого.

Чаще всего оцинкованные вентфасады монтируют на складские, производственные и даже офисные здания. А вот при отделке загородных и дачных домов владельцы нередко отдают предпочтение деревянным и пластиковым покрытиям.

Алюминиевые

Это материал, состоящий из двух алюминиевых листов и внутренней сердцевины, сделанной из термопластичной основы и минеральной шихты. Он обладает отличными практическими показателями, обеспечивающими ровность поверхности, долговечность и простоту обслуживания.

Ключевые свойства алюминиевых вентфасадов предопределяют:

• стабильность размеров, которая позволяет определять размер материала без деформации;
• простоту установки благодаря существованию различных систем сборки;
• широкий ассортимент цветов;
• долговечность и устойчивость к коррозии, а также износу;
• легкость за счет низкой плотности алюминия.

Нержавеющие

Нержавеющая сталь также является одним из самых распространенных материалов, используемых при монтаже вентилируемых фасадов. Его устойчивость к коррозии, изоляционные свойства, а также низкие эксплуатационные расходы позволили получить заслуженную популярность на рынке.

Кроме того, нержавейка обладает повышенной пластичностью, позволяющей облицовывать конструкции с высокой степенью кривизны и полировки.

Большим недостатком материала, без сомнения, является его более высокая цена в сравнении с вышеописанными вариантами.

Деревянные системы для частных домов

Деревянные панели для вентилируемых фасадов состоят из ламинированной плиты, производимой из прессованных и обработанных волокон,покрытых шпоном.

Дополнительно пластина покрывается специальным слоем, который защищает ее от ультрафиолетового излучения и других атмосферных воздействий, а также ограждает от огня.

Вентилируемые фасады из дерева являются наиболее экологичным, но и, в то же время, достаточно дорогим решением. Самыми распространенными сортами древесины, используемой для выпуска панелей, обычно являются кедр, лиственница или каштан.

Варианты финишной облицовки вентфасада

Наружные плиты могут быть выполнены из различных материалов: камня, дерева, сэндвич-панелей и других. Мы подобрали наиболее практичные и популярные среди потребителей варианты финишной отделки вентфасадов и решили о них вам вкратце рассказать.

Натуральный камень. Одним из наиболее качественных, но и дорогих материалов, используемых при облицовке вентилируемых фасадов, являются плиты из натурального камня толщиной до 3 см. Каменная отделка долговечна, эстетически привлекательна, механически устойчива и пожаробезопасна. Но вот высокая стоимость часто отталкивает потенциальных покупателей от приобретения подобного материала. Ведь для отделки даже небольшого фасада понадобится немало плит.

Отделка вентилируемого фасада под натуральный камень

Керамогранит. Вентилируемый фасад из керамогранита – надежный и практичный вариант. сейчас на рынке существует большое изобилие плиток разного размера, формы,толщины и цвета, поэтому с выбором проблем уж точно не возникнет. Кроме того, керамогранит обладает массой преимуществ: он прочен, устойчив, долговечен и красив.

Вентфасад с отделкой керамогранитом

Плитка. Это – более бюджетный вариант, по сравнению с предыдущим. А вот набор преимуществ у обоих материалов схож. Плитка так же долговечна и прочна. Но только стоит заметно дешевле.

Отделка при помощи плитки

Помимо вышеописанных изделий, при отделке вентфасадов также применяют: декоративные панели, ГКЛ с последующим оштукатуриванием, сайдинг, пластиковые плиты и другие материалы.

Какой лучше использовать утеплитель?

При устройстве вентилируемого фасада можно применять практически любой вид утеплителя из числа плитных, рулонных и даже напыляемых. По очевидным причинам не стоит пытаться использовать насыпные типы теплоизоляторов.

Для вентфасада отлично подойдут:

• минеральная вата;
• пеноплекс;
• пенополиуретан;
• плотный пенопласт и другие.

Пошаговая инструкция по устройству вентилируемого фасада своими руками

Вентилируемая навесная стена представляет собой конструкцию, состоящую из нескольких слоев:

• наружный экран из облицовочного материала;
• обрешетка (под облицовочной несущей конструкции);
• слой теплоизоляции вентиляционного (воздушного) зазора.

Воздушный зазор – главное условие правильно исполненного вентилируемого фасада.
Он организовывается между облицовочным экраном и теплоизоляцией. Благодаря воздушному зазору, как уже упоминалось выше, на поверхности фасада не скапливаются конденсат и атмосферная влага. Кроме того, он позволяет значительно снизить теплопотери, поскольку температура воздуха, которая устанавливается внутри конструкции, всегда на 3-4 градуса выше, чем снаружи.

Расстояние между теплоизоляцией и защитным экраном должно быть не менее 30 мм. Соблюдение этого условия чрезвычайно важно. При меньшей ширине воздушного зазора влага не будет удаляться должным образом. В результате это приведет к намоканию теплоизоляции, излишним теплопотерям, повышению влажности в помещении, а также увеличению веса утеплителя.

При установке конструкции следует выполнить следующие шаги:

• подготовить инструменты, материалы и поверхность фасада;
• соорудить каркас;
• смонтировать утеплитель;
• закрепить финишный облицовочный материал.

Готовим инструменты, материалы и поверхность фасада

Среди необходимых материалов следует выделить:

• теплоизоляцию;
• анкера для изоляционного слоя;
• кронштейны;
• металлический профиль;
• пароизоляционный материал;
• алюминиевые направляющие;
• финишный материал для облицовки;
• метизы в виде саморезов подходящего в конкретном случае размера (обычно применяются оцинкованные);
• монтажная пена;
• структурный клей.

Из инструментов стоит подготовить:

• дрель или шуруповерт;
• ножницы по металлу или ножовку;
• другие инструменты, необходимые в конкретном случае.

Что касается поверхности фасада, то она должна быть чистой, не осыпающейся и свободной от предыдущего покрытия. Иногда профессионалы рекомендуют обработать стены грунтовкой глубокого проникновения или противогрибковым составом с целью защиты от влаги и образования микроорганизмов.

Сооружаем каркас

Несущая конструкция, или обрешетка является наиболее технологически сложным элементом системы навесных стен. Дело в том, что недостаточно закрепить кронштейны на стене и прикрепить к ним металлические профили, на которые затем будут навешены элементы облицовки. Важно правильно спроектировать обрешетку и рассчитать ее несущую способность. Ведь основание должно выдерживать не только собственный вес, но и массу защитного экрана и изоляции.

В связи с этим, тип металлического каркаса, расстояния между профилями, их толщина, размер винтов и их количество должны быть выбраны и рассчитаны с учетом основания стен, ветровой нагрузки в определенных районах, высоты здания, облицовочного элемента и других факторов.

Сооружение каркаса происходит следующим образом:

В первую очередь делается разметка. К этому этапу следует подойти со всей ответственность, так как кронштейны нужно закрепить максимально ровно. От этого зависит результат монтажа всей конструкции. Для контроля применяют отвес, строительный уровень и нивелир.

Далее кронштейны монтируются при помощи дюбелей. Для последних заранее просверливаются отверстия диаметром, равным размеру метиза. При этом учитывайте, что никакие элементы не следует крепить к межшовному пространству, потому что надежность такого монтажа будет весьма сомнительной.

Монтаж стального элемента каркаса

При установке кронштейнов вблизи оконных и дверных проемов, а также от углов здания предварительно отмеряют отступ от края в 15 см.

На следующем этапе укладывают пароизоляционную мембрану, обходя кронштейны. материал должен монтироваться вплотную к стене с нахлестом в местах стыков в 10-15 см (соединения лучше проклеить скотчем).

После этого монтируется утеплитель. Способ его крепления зависит от выбранного материала.

Поверх утеплителя укладывают ветрозащитную пленку по аналогии в пароизоляционной.

Далее на кронштейны фиксируется металлический профиль, который и позволяет создать вентзазор. Поверх него монтируется финишный облицовочный материал.

Монтируем утеплитель

Изоляция, используемая в системах навесных стен, также должна соответствовать ряду требований. Он должен обладать достаточной плотностью – от 80 до 100 кг/м3. Кроме того, теплоизоляция должна быть огнестойкой, прочной и обладать звукоизоляционными качествами.

Утеплитель монтируется плотно к стене без щелей и зазоров. В зависимости от выбранного материала он может крепиться при помощи дюбелей разного размера. Иногда теплоизоляторы фиксируют при помощи клея (например, пенопласт).

Завершающие этапы монтажа

Элементы наружной обшивки монтируются к рейке (несущей конструкции) двумя способами: видимым и невидимым креплением. Во втором случае облицовочные элементы фиксируются с помощью специальных пазов с внутренней стороны так, чтобы крепежные элементы оставались незаметными. Невидимый способ крепления облицовки обеспечивает эстетическую привлекательность, но он дороже, чем видимый.

Но у видимого метода также есть недостатки. При более привлекательной цене этого способа монтажа следует иметь ввиду, что если возникнет необходимость заменить один фрагмент облицовки, придется удалить весь ряд.

Часто эти два метода сочетаются: на нижних этажах (на высоте 4-5 метров) используют метод невидимого крепления, а выше применяют альтернативный вариант (видимое крепление облицовочных элементов).

Для того чтобы закрыть конструкцию с торцов и по углам, используются вставки и уголки, которые позволяют добиться внешней завершенности вентилируемого фасада.

Стоимость работ по устройству вентфасадов

Цена на вентилируемый фасад зависит от ряда факторов: производителя, сходного материала, типа металлического каркаса, теплоизолятора и других. Ниже мы представили среднюю стоимость как материалов,так и услуг по отделке с учетом применения разного вида облицовки.

Таблица 1. Сколько стоит устройство вентфасада.

При тщательном проектировании затраты на навесные вентилируемые фасады могут быть покрыты в будущем за счет экономии, достигнутой благодаря сокращению затрат на отопление.
