Строим сами фундамент — «ленту»

Добавил(а): Мария Я. 26 июля

Фундамент — основа и опора вашего дома, и часто — самая дорогая часть строительства: иногда фундамент обходится примерно в треть общих затрат. Само слово имеет латинские корни (fundamentum означает основание). Английское слово basement тоже отсылает к основанию, к базе. Если фундамент непрочен или неправильно выбран, то ваше с любовью выстроенное здание стоять не будет. И самый универсальный и надёжный фундамент — ленточный, во всех своих разновидностях.

Что такое ленточный фундамент

Для начала нужно понять, что такое фундамент вообще.

Общее определение фундаментов

Фунда́мент — строительная несущая конструкция, часть здания, сооружения, которая воспринимает все нагрузки от вышележащих конструкций и распределяет их по основанию. Как правило, изготавливается из бетона, камня или дерева.

Фундамент принимает на себя суммарную тяжесть всех частей дома, создаёт единую неподвластную разрушению конструкцию и нивелирует все сложности почвы под домом.

Фундамент принимает на себя суммарную тяжесть всех частей дома

Краткая классификация фундаментов

Любой фундамент имеет одни и те же составные части (с вариантами):

• собственно фундамент;
• подушка для укладки фундамента из дренирующей смеси;
• гидроизоляция.

По глубине залегания фундаменты делятся на незаглублённые, мало- и глубокозаглублённые фундаменты, а по конструкции — на монолитные (ленточные и плитные), блочные и кирпичные (ленточные и столбчатые) и свайные (простые и винтовые). Есть ещё фундаменты, придуманные и воплощённые народными умельцами: столбчатые — из канализационных труб, железных бочек, бруса, деревянные рамы из бруса и совершенно фантастические фундаменты из старых автомобильных покрышек.

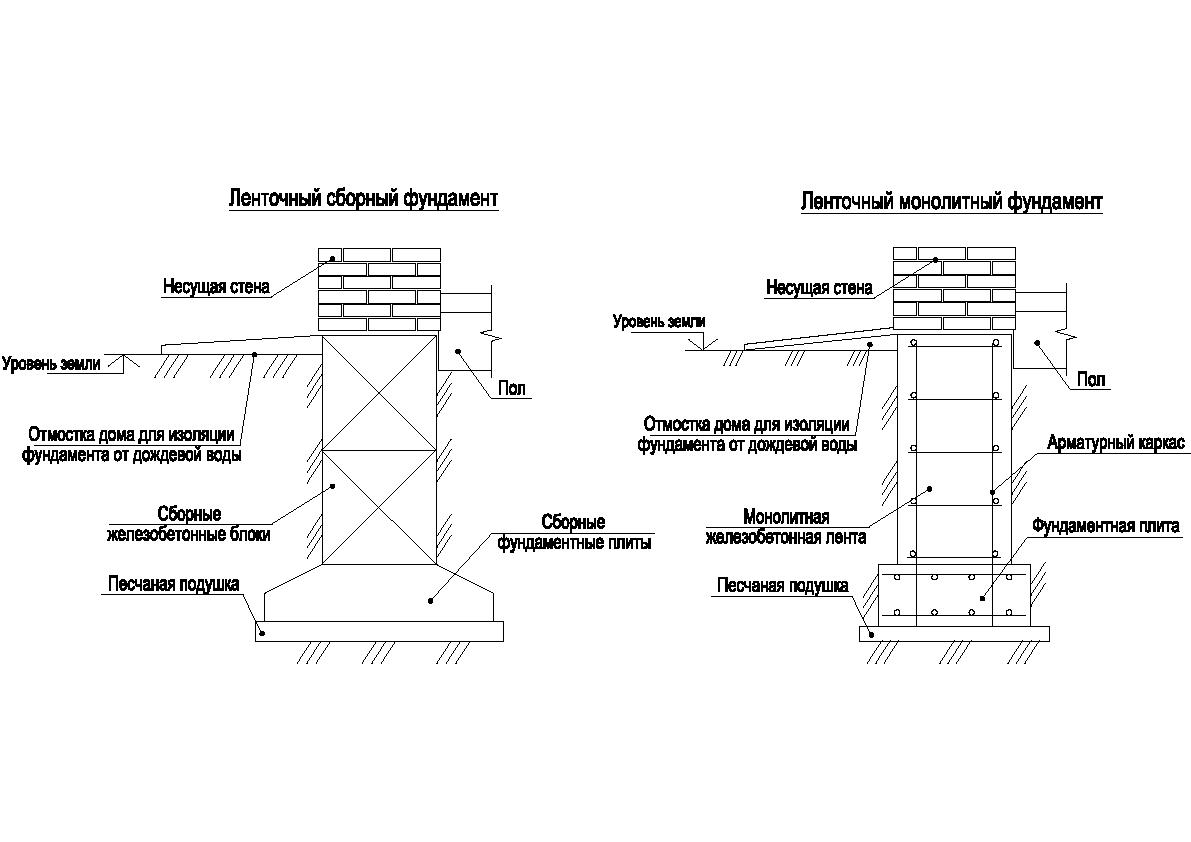

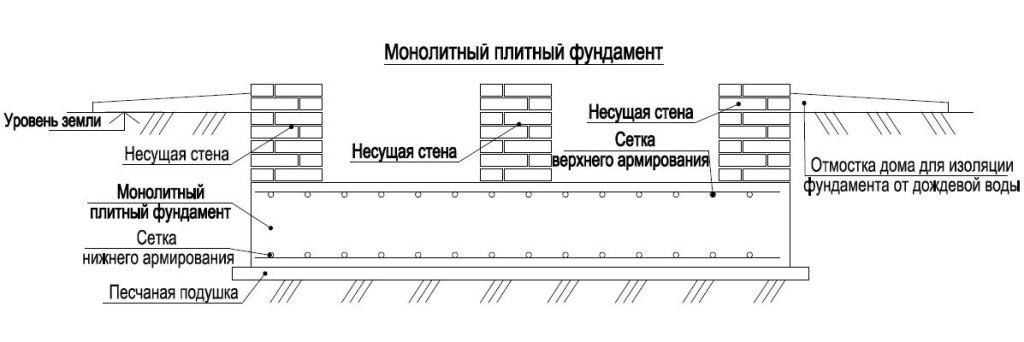

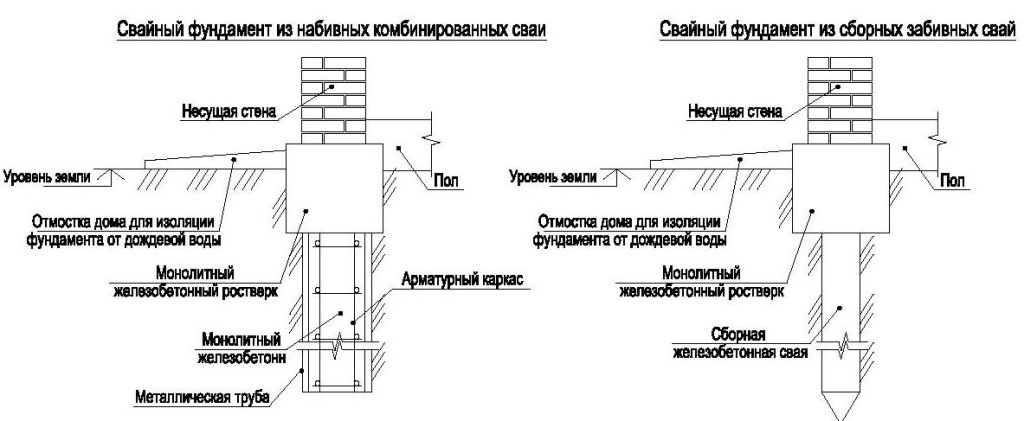

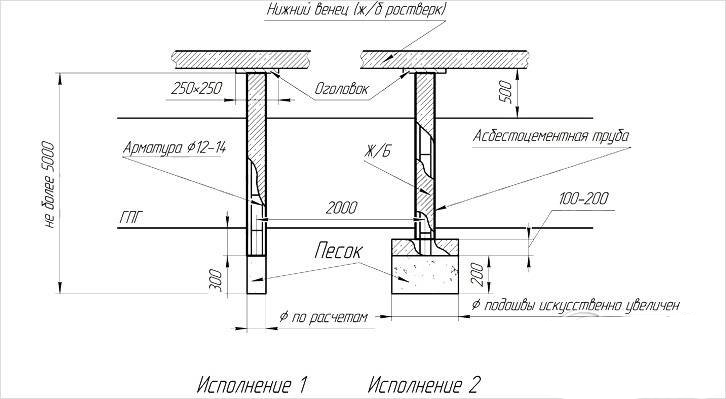

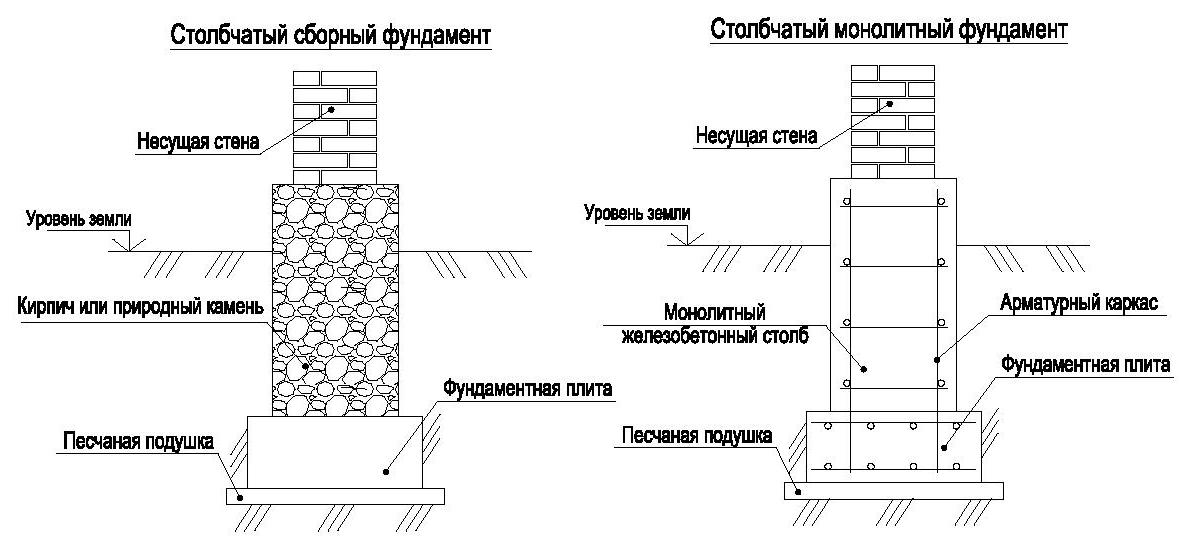

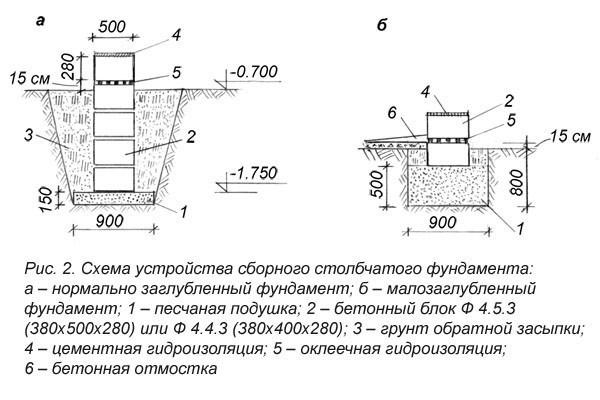

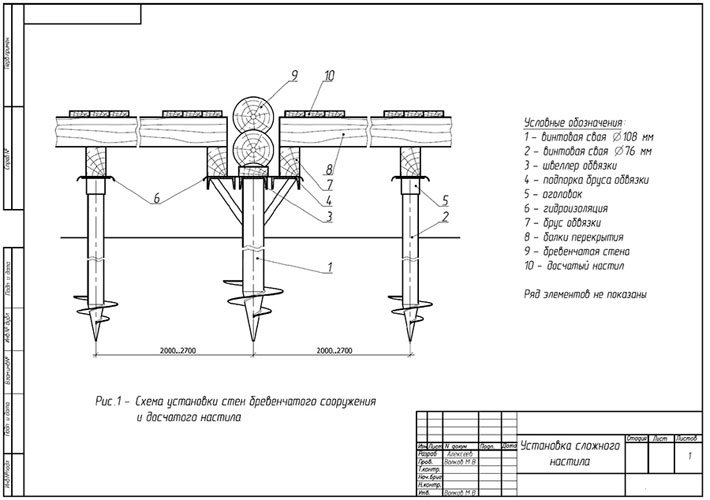

Фотогалерея: чертежи разных видов фундаментов

Главное — правильно выбрать фундамент из всего этого разнообразия. Мы должны учесть:

• вес и конструкцию будущего дома;
• характеристики почв;
• рельеф места, где будет строиться дом;
• наши финансовые возможности.

Как уже сказано выше, чаще всего оптимальный выбор — это ленточный фундамент. Как видно из названия, это — «лента».

Определение ленточного фундамента

Ле́нточный фундамент представляет собой замкнутый контур из разных материалов, возводимый под всеми несущими стенами здания и передающий подлежащему грунту нагрузку от здания.

Рассмотрим его преимущества и недостатки и таким образом наглядно подтвердим его привлекательность.

Преимущества ленточного фундамента

1. Его несущая способность не меньше, чем у монолитной плиты, а устойчивость к разнонаправленному воздействию немногим меньше.
2. Его можно строить на самом разном рельефе.
3. Его возведение — отнюдь не бином Ньютона, и каждый владелец участка сможет с этим справиться.
4. При соблюдении технологии ленточный фундамент очень долговечен.
5. Он даёт возможность сразу обзавестись тёплым подполом или даже подвалом.
6. «Лента» гораздо дешевле монолита.
7. Из большого разнообразия разновидностей «ленты» можно выбрать ту, которая больше всего вам подходит.

Недостатки ленточного фундамента

1. «Лента» не справляется на некоторых грунтах (плывунах, болотах, иле).
2. Существенное ограничение для монолитных «лент» — они должны быть залиты в один день, и если фундамент большой, то своими руками размешать такое количество бетона невозможно.
3. Существенное ограничение для «лент» из тяжёлых строительных блоков — их можно ставить только с помощью строительной техники.

Как мы видим, недостатки вчистую проигрывают преимуществам.

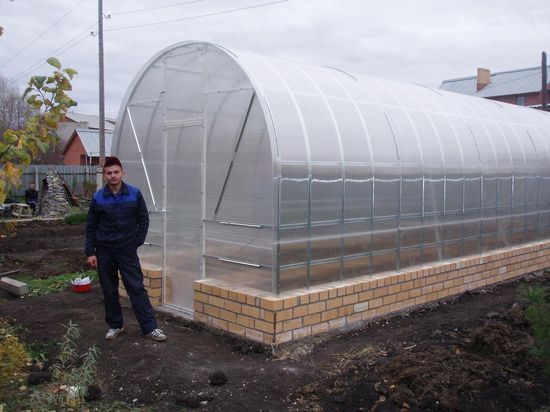

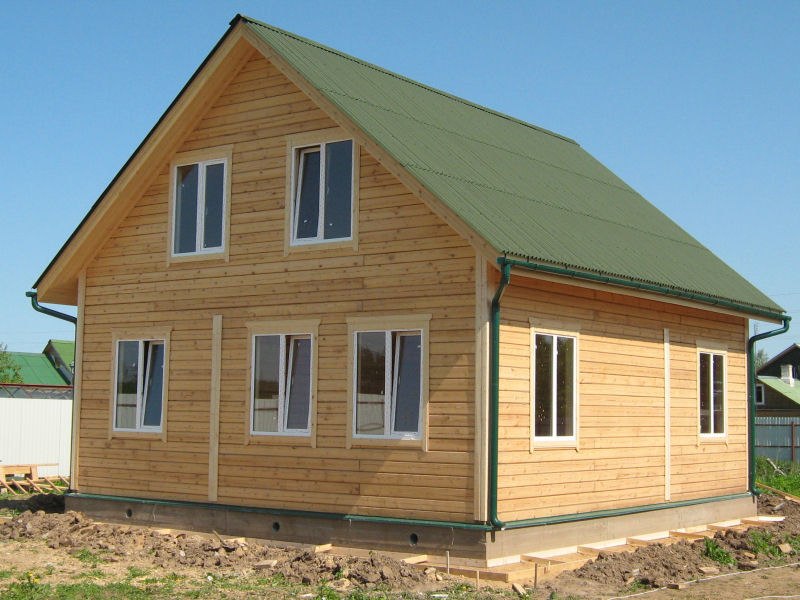

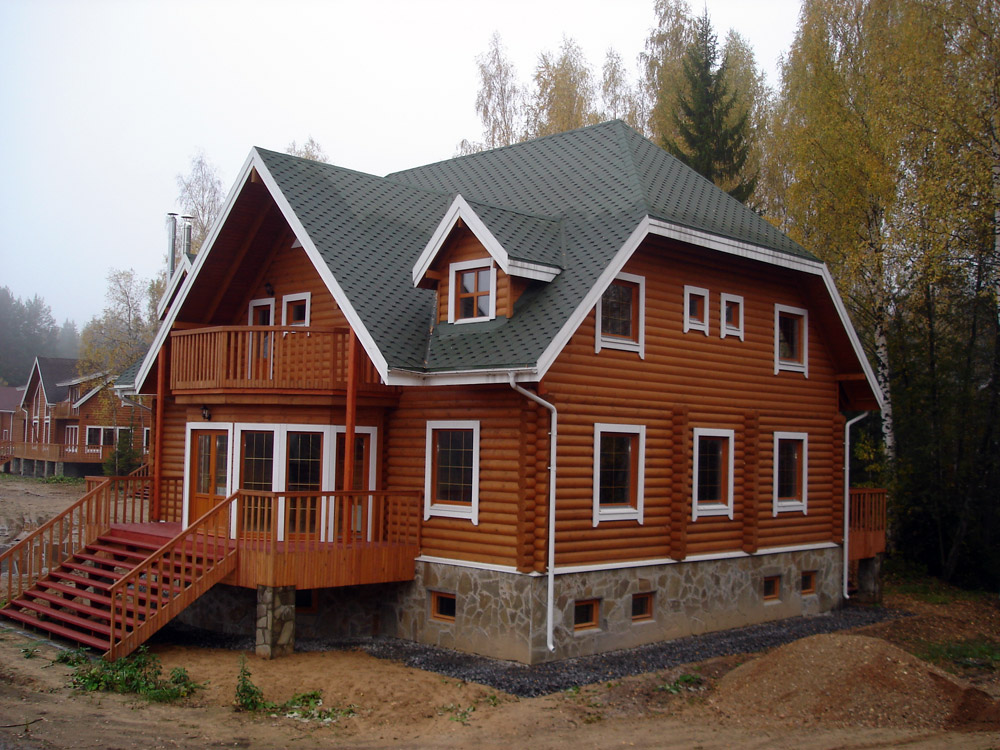

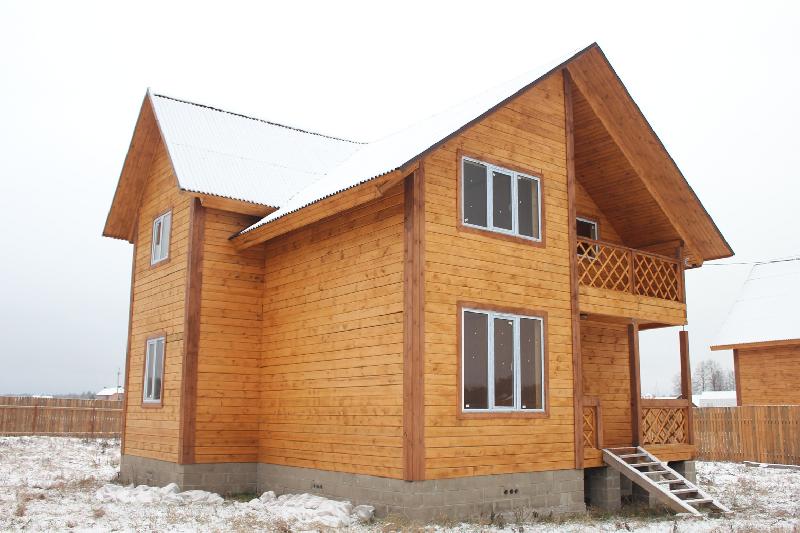

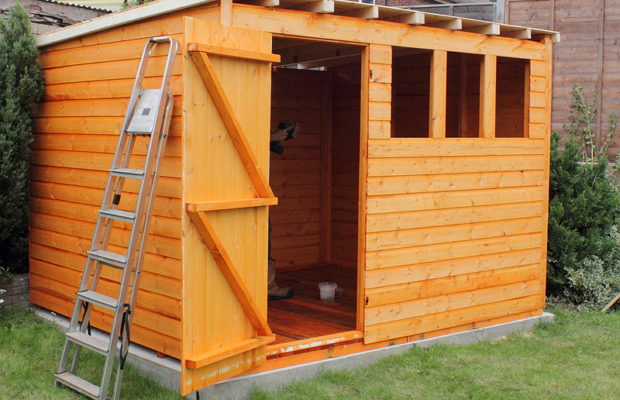

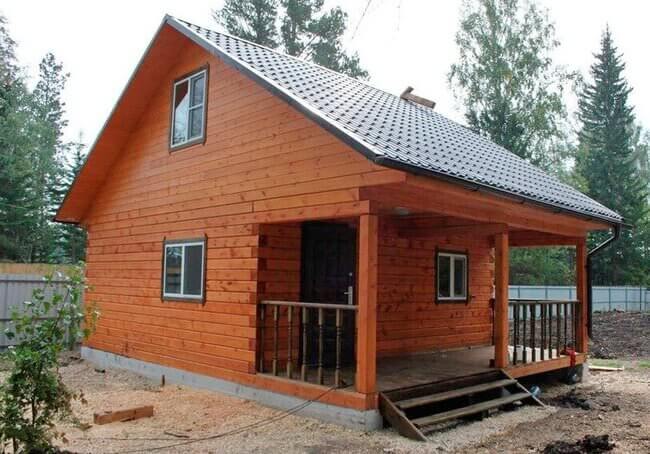

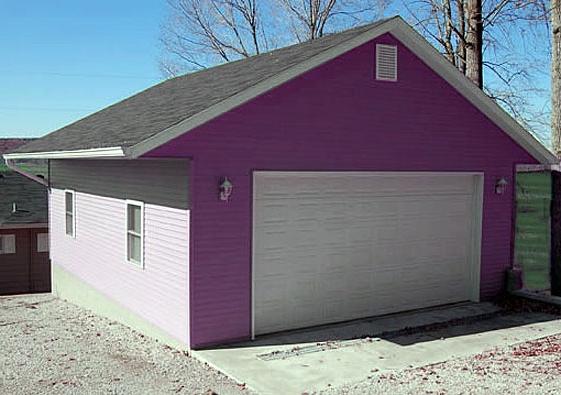

Фотогалерея: разные дома, беседки, веранды, гаражи на разных ленточных фундаментах

Виды ленточного фундамента (классификация по заглублению)

«Ленты» делятся на незаглублённые, мало- и глубокозаглублённые.

Незаглубленный ленточный фундамент

Незаглублённая «лента» будет достаточной для сараев, беседок, веранд и прочих лёгких построек на участке.

Незаглублённый ленточный фундамент из блоковостаточной для сараев, беседок, веранд и прочих лёгких построек на участке

Такой фундамент бывает:

• монолитным (редко);
• сборным: блочным или кирпичным.

Для его сооружения снимается слой плодородной почвы на ширину «ленты», засыпается дренирующей смесью, на которую ставится «лента».

Незаглублённый ленточный фундамент (схема)

Он применяется в случае очень лёгких построек и твёрдых почв, и что совершенно парадоксально — при высоком уровне грунтовых вод.

Незаглублённый фундамент при высоких грунтовых водах (схема)

Малозаглубленный ленточный фундамент

Малозаглублённая «лента» с глубиной около 50–60 сантиметров подойдёт для нетяжёлых — одноэтажных брусовых или бревенчатых (небольшого сечения бруса или бревна) и каркасных домов.

Малозаглублённый ленточный монолитный фундамент

Такой фундамент тоже бывает:

• монолитным;


  Малозаглублённый монолитный фундамент (схема)

• сборным: блочным, каменным или кирпичным.


  Малозаглублённый фундамент из тяжёлых строительных блоков

Глубокозаглублённый ленточный фундамент

Глубокозаглублённая «лента» (на 30 сантиметров ниже точки промерзания грунта, иначе фундамент будет выдавливаться при промерзании) необходима для тяжёлых домов, построенных из тяжёлых стройматериалов, либо построенных из более лёгких материалов, но имеющих больше одного этажа.

Глубокозаглублённый фундамент из тяжёлых строительных блоков

Такой фундамент тоже бывает:

• монолитным;


  Заглублённый монолитный фундамент (схема)

• сборным: из обычных бетонных и керамзитных блоков, шлакоблоков, газобетонных и пеноблоков или из тяжёлых строительных блоков.


  Заглублённый фундамент из тяжёлых строительных блоков

Виды ленточного фундамента (классификация по материалу)

«Лента» — это всего лишь форма. Материалов для её изготовления довольно много.

Монолитный ленточный фундамент

Ввиду своей универсальности это самый распространённый тип фундамента, и легко строится самостоятельно. Делается либо из готового бетона, либо из собственноручно замешенного в строительном миксере (или иной ёмкости) раствора. Включает в себя следующие составляющие в разных сочетаниях:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• стяжка («подбетонка») — бетонированная прослойка толщиной около 5 сантиметров, делается по всей длине траншеи;
• подошва — заливка большей площади, чем «лента», делается для распределения веса;
• сама «лента» — заливка из бетона с помощью опалубки на необходимую высоту;
• армирование — уложенная в опалубку конструкция из арматурных прутьев (сечение которых, количество и способы укладки рассчитываются в соответствии с весом дома);
• верхняя гидроизоляция — битум, рубероид (боковую и нижнюю делают не всегда);
• утепление (делается не всегда).

Ленточный монолитный фундамент — чаще всего самое лучшее решение

Сборные ленточные фундаменты

Ленточный фундамент бывает не только монолитный.

Ленточный фундамент из малых блоков

Блочный ленточный фундамент делается проще монолитной: из сплошных бетонных, керамзитных или шлакоблоков (в случае лёгкой постройки — даже из газобетонных блоков) разумного размера, как правило — 20х20х40 сантиметров или 20х30х60 сантиметров. «Лента» из блоков менее стабильна, чем бетонная, больше деформируется от веса дома и движений почвы и имеет следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• стяжка («подбетонка», делается не всегда);
• подошва — либо заливка большей площади, чем «лента», либо блок большей площади, чем блоки «ленты»; делается для распределения веса;
• сама «лента» — блоки, скреплённые раствором и выложенные на необходимую высоту;
• армирование — конструкция из арматурных прутьев, уложенная между рядами блоков, а иногда — в армирующие пояса внизу и/или вверху фундамента;
• верхняя гидроизоляция — битум, рубероид (нижнюю и боковую делают не всегда);
• утепление (делается не всегда).

Ленточный фундамент из бетонных блоков — чаще всего самое лучшее решение

Надо помнить: даже при разрешённой минимальной глубине ленточного фундамента из блоков должно стоять не меньше двух блоков по высоте.

Ленточный фундамент из тяжёлых строительных блоков

Самый надёжный блочный ленточный фундамент — из массивных бетонных блоков, которые по ГОСТу называются ФБС (или ФБЛ — с вырезом для прокладки коммуникаций, или ФБП — с пустотами для облегчения конструкции) на бетонных же блоках — «подушках» ФЛ. Для его постройки нужна специальная техника. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• подошва — плита ФЛ; делается для распределения веса;
• сама «лента» — блоки, скреплённые раствором и выложенные на необходимую высоту;
• армирование — конструкция из арматурных прутьев, уложенная между рядами блоков, а иногда — в армирующие пояса по верху фундамента;
• верхняя гидроизоляция — битум, рубероид (нижнюю и боковую делают не всегда);
• утепление (делается не всегда).

Устройство тяжёлого блочного фундамента из ФБС и ФЛ

Ленточный фундамент из кирпича

Используется красный полнотелый кирпич, белый силикатный недопустим. Обладает высокой жёсткостью, но менее прочен, чем блочный, гораздо хуже устойчивость к морозу и влаге. Можно использовать лишь для несложных «моделей» домов, на твёрдых грунтах и с низким уровнем грунтовых вод. Для укладки нужно обладать квалификацией каменщика, и он довольно дорог. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• стяжка («подбетонка», делается не всегда) — бетонированная прослойка толщиной около 5 сантиметров, делается по всей длине траншеи;
• подошва — заливка большей площади, чем «лента», делается для распределения веса;
• сама «лента» — кирпичи, скреплённые раствором и выложенные на необходимую высоту;
• армирование (используется не всегда) — конструкция из металлической сетки (уложенной между рядами кирпичей) и арматурных прутьев (уложенных в армирующие пояса по низу и верху фундамента);
• верхняя гидроизоляция — битум, рубероид (нижнюю и боковую гидроизоляцию делают не всегда);
• утепление (делается не всегда).

Кирпичный ленточный фундамент — не самое лучшее решение

Ленточный фундамент из бутового камня

Это совсем экзотический вид фундамента, несмотря на его экономичность за счёт дешевизны камня. Применяются гранит, базальт, доломит и прочие скальные породы. По жёсткости выше кирпичного, имеет малую гигроскопичность и, как следствие, высокую морозостойкость. По прочности сильно уступает монолитным и блочным разновидностям. Довольно трудоёмок в изготовлении. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• подошва (ступенчатая плита) — либо заливка большей площади, чем «лента», либо расширение конструкции внизу; делается для распределения веса «ленты»;
• сама «лента» — бутовый камень, скреплённый раствором и выложенный на необходимую высоту;
• армирование (используется не всегда) — конструкция из арматурных прутьев (уложенных в армирующие пояса по верху и низу фундамента);
• верхняя гидроизоляция — битум, рубероид (боковую гидроизоляцию делают не всегда);
• утепление (делается не всегда).

Ленточный фундамент из бутового камня: всем хорош, но долго делать

Ленточный фундамент из габионов

Это синтез фундамента из блоков и фундамента из бутового камня. «Габион» по-французски — «большая клетка». Фундамент набирается из ящиков, сделанных из металлической сетки и заполненных камнями. Ящики-клетки сцепляются друг с другом с помощью проволоки, из которой сделаны сетки. Серьёзно относиться к такому фундаменту нельзя, он достаточно рыхл и может послужить основой разве что для очень лёгких — например, забора — или совсем декоративных конструкций. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в траншею на 20–30 сантиметров, увлажняется и трамбуется;
• сама «лента» — клетки нужной высоты, наполненные бутовым камнем и скреплённые между собой проволокой.

Ленточный фундамент из габионов довольно рыхл и не годится под солидные постройки

Виды ленточного фундамента (классификация по форме)

Существует много разновидностей «лент» как самой по себе, так и в сочетании с разными элементами других фундаментов.

Простой ленточный фундамент

О простой ленточной форме мы уже много говорили выше.

Простой ленточный фундамент чаще всего и наилучшее решение для дома

Свайно-ленточный фундамент

Это — сильно углублённые в почву и хорошо в ней закреплённые тонкие опоры, соединённые ростверком, который при некотором допущении может быть назван «лентой». Ростверк может быть монолитным бетонным, сплошным металлическим или деревянным, может быть мало заглублён в почву, лежать на земле или опираться лишь на сваи. Фундамент из заводских металлических винтовых свай обеспечит лучшее сцепление с почвой. Преимущества: хорош для ненадёжных почв, для строительства на склонах. Недостатки: требует аккуратности и точного расчёта. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в скважины (не всегда, в случае винтовых свай это не нужно);
• сваи: асбоцементные, керамические или металлические трубы небольшого сечения, металлические винтовые сваи;
• ростверк («лента»), деревянный или бетонный, соединяющий сваи, придающий фундаменту жёсткость и служащий опорой для постройки;
• армирование (для бетонных ростверков) — уложенная в опалубку ростверка конструкция из арматурных прутьев;
• верхняя гидроизоляция — битум, рубероид.

Свайно-монолитный фундамент с винтовыми сваями и бетонным ростверком

Столбчато-ленточный фундамент

Монолитные столбы с качественным армированием, стоящие на подушке из дренирующего материала всегда заглублены, но не доходят до уровня промерзания грунта примерно на 30 сантиметров. Соединяются бетонным ростверком. Ростверк может быть мало заглублён в почву, лежать на земле или опираться лишь на столбы. Можно применять при непучинистом грунте. Невысокая стоимость столбов перечёркивается сложностью изготовления ростверка, необходимого для возведения хоть сколько-нибудь солидного дома. В нём есть следующие составные части:

• подушка — песчано-щебёночная смесь, засыпается в шурфы на 20–30 сантиметров, увлажняется и трамбуется;
• столбы из бетона;
• бетонный ростверк («лента»), соединяющий столбы;
• армирование — уложенная в опалубку столбов и ростверка конструкция из арматурных прутьев;
• верхняя гидроизоляция — битум, рубероид.

Столбчато-ленточный фундамент с бетонным ростверком

Делаем сами ленточный фундамент для дома

Мы уже предполагаем, каким будет наш будущий дом.

Проект дома и его расположение

Сначала выбираем место на участке, где мы выстроим наш дом. На шутливой картинке доступно показаны разрешённые места согласно СНиП.

Схема разрешенных построек, рисунок Алексея Стефанова

Нарисуем будущий дом.

Представили себе будущий дом — это красиво

Мы решили, что будем его строить из газобетонных блоков. Для такого дома хорошо подойдёт ленточный фундамент. Но теперь надо соотнести наши предположения с особенностями почвы.

Как особенности участка влияют на выбор фундамента

Если вы дошли до этой стадии, значит, у вас есть на руках геодезическое заключение о грунтах, уровне подземных вод, глубине промерзания на вашем участке.

Визуальное определение грунтов тоже может помочь

Выбор фундамента зависит от:

• характеристик грунта — при скале, девственном песчанике, гравии или плотном суглинке годится малозаглублённый ленточный монолитный фундамент; если грунт зыбкий и неравномерный, то такой фундамент должен быть глубже;


  Классификация грунтов в методическом пособии «Грунты. Фундаменты. Выбор оптимального фундамента» хорошо показана на схеме

• уровня грунтовых вод — если он небольшой, то годится заглублённый ленточный фундамент; но если воды высоки, то надёжнее окажется свайно-ленточный или столбчато-ленточный фундамент;


  Структура грунтовых вод на вашем участке оказывает огромное влияние на выбор типа фундамента

• глубины промерзания почвы — подошва заглублённого фундамента должна находиться ниже точки замерзания;


  Глубина промерзания коррелирует с глубиной фундамента

• наличия «линз» воды между слоями почвы — здесь годится лишь свайно-ленточный фундамент с винтовыми сваями;


  Схема проницаемой сверху почвы, при которой образуются внутренние «линзы» воды

• расположения участка на склоне — годятся лишь ленточный заглублённый фундамент сложной конфигурации и свайно-ленточный фундамент с винтовыми сваями.


  Примеры фундаментов на участке со склоном

Исходя из всего описанного, мы выбрали оптимальный, самый простой для сооружения ленточный монолитный фундамент, который делается из бетона или цементного раствора.

Выбор материала — в чём разница и сходство бетона и цементного раствора

Часто словом «бетон» обозначают любой состав для заливки. Но это не так.

1. Цементный раствор имеет три составляющие: цемент, песок, вода; или цемент + известь (глина), песок, вода.
2. Бетон — это тоже цемент, вода, наполнитель. Только вместо песка (или вместе с ним) используются щебень и гравий.

Отформованные заранее бетонные детали — фактически прочнейший искусственный камень — называются бетонными блоками и панелями.

Используется качественный портландцемент марок М300–400. В сложных условиях — при зимней заливке, или если нужно повысить скорость схватывания — для повышения прочности, вязкости, гидро- и морозоустойчивости к раствору добавляются присадки и пластификаторы.

Составляющие хорошего бетона: портландцемент высокой марки, неглинистый мелкий речной песок, мелкий щебень

И раствор, и бетон можно заказать, а можно сделать дома в строительном миксере.

Электрический цементный миксер для приготовления раствора очень сильно облегчит жизнь любому мастеру

Весовое соотношение частей в зависимости от цемента (мы выбрали средний по стоимости и хороший по качеству портландцемент М400) и размеров фундамента определяет СНиП 5.01.23–83.

Таблица: соотношение частей бетона разных марок для марки цемента М400

Нужно также хорошо понимать, как для такого фундамента делается опалубка.

Опалубка и методы её применения

Это конструкция из досок или щитов для создания необходимой формы, в которую заливается бетон или раствор.

Принцип сооружения съемной опалубки из доски — самые простые

Она бывает съёмной и несъемной.

1. Съёмная опалубка разбирается после затвердения раствора. Доски и щиты ДСП могут быть использованы несколько раз, а промышленная конструкция — сотни раз.


   Опалубка для ленточного фундамента из обрезной доски — наиболее привычное нам решение

2. Несъёмная — из щитов полистирола, соединённых специальными замками, служит утеплением, что очень практично.


   Несъемная опалубка из пенополистирола соединяется специальными замками и служит потом утеплением

Теперь нужно рассчитать фундамент. Существует множество онлайн-калькуляторов фундамента. Выбираем лучший и наиболее, на наш взгляд, полный калькулятор, который называется «Лента-Онлайн v.1.0». Исходя из параметров будущего дома, заполняем графы калькулятора.

Расчёты

У нас есть все чертежи.

Чертеж нашего будущего дома со спецификацией и толщиной стен

Прежде всего надо выяснить, сколько весит наш дом — то есть произвести расчёт снеговой и эксплуатационной нагрузки (вертикальных нагрузок) на фундамент. Расчёт ведётся согласно СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная версия СНиП 2.01.07–85).

Расчёт суммарной нагрузки на фундамент

1. Вносим в графы калькулятора основные размеры дома.


   Вносим в графы калькулятора основные размеры дома

2. Вносим характеристики крыши и снеговой нагрузки.


   Вносим характеристики крыши и снеговой нагрузки

3. Выбираем снеговой район. Его можно выбрать по приложенной к калькулятору интерактивной карте, наведя курсор на необходимый участок: он увеличится и покажет снеговой район. Мы выбрали Подмосковье.


   Свой снеговой район можно выбрать по приложенной карте

4. Выбираем тип чердака — мы решили, что не будем делать мансарду, а будем — холодный чердак.


   Вносим характеристики чердака

5. Выбираем характеристики первого этажа и цоколя — вводим выбранные данные.


   Вводим данные первого этажа и цоколя

6. Выбираем внутреннюю отделку нашего дома — вводим данные. Щёлкаем на кнопку «рассчитать».


   Вводим данные по внутренней отделке нашего дома

7. Получаем результаты — они включают вес дома и нагрузку на фундамент, а также — геометрические размеры дома.


   Получаем результаты по весу дома и нагрузке на фундамент

8. Получаем результаты по нагрузке чердака на первый этаж.


   Получаем нагрузку чердака на первый этаж

9. Получаем результаты по нагрузке первого этажа на цоколь и общей нагрузке на фундамент.


   Получаем нагрузку первого этажа на цоколь и общую нагрузку на фундамент

Расчёт фундамента: размеров «ленты», характеристик бетона, количества, расположения и сечения арматуры

1. Задаём параметры фундамента — вводим желаемые размеры «ленты». Калькулятор запрашивает нормативную глубину промерзания грунта для нашего участка, исходя из характеристик наших почв и района проживания, согласно СНиП 23–01–99, актуализированная версия — СП 131.13330.2012.


   Вводим параметры фундамента; длины сторон вводятся по внешним сторонам ленты

2. Определяем среднюю нормативную глубину промерзания — задаём район проживания и получаем результат.


   Задаём район проживания и получаем нормативную глубину

3. Получаем более точные данные по глубине промерзания грунта для нескольких опорных температур (внутри нашего дома) — учтя конструкцию дома с подвальным помещением.


   Данные для нашего дома с подвальным помещением

4. Определяем длину «ленты» — вводим длины сторон дома по внешним сторонам ленты.


   Вводим длины сторон дома

5. Рассчитываем арматуру — необходимую конструкцию, сечение и количество продольной арматуры (по пособию к СП 52–101–2003).


   Рассчитываем необходимую конструкцию, сечение и количество продольной арматуры

6. Продолжаем рассчитывать арматуру, теперь — количество поперечной арматуры.


   Рассчитываем количество поперечной арматуры

7. Принимаем средние значения наполнителя и так называемой «подвижности смеси» для расчёта необходимого количества бетона — их нам для выбранной марки цемента М400 подсказывает калькулятор. Поскольку мы условно решили, что строим летом, пластификатор нам не понадобится.


   Рассчитываем необходимое количество бетона

8. Вводим сведения о грунтах основания, чтобы найти сопротивление грунта. У нас — суглинок. Коэффициент пористости и показатель текучести грунта калькулятор сам вставляет на основании таблицы СП 22.13330.2011 (СНиП 2.02.01–83), приложение В.


   Вводим сведения о грунтах основания

9. Вводим также полученную ранее нагрузку на фундамент. Щёлкаем на «рассчитать».


   Вводим полученную ранее нагрузку на фундамент

10. Получаем все искомые параметры фундамента: ширину, глубину заглубления, длину «ленты» и так далее.


    Получаем параметры фундамента: ширину, глубину заглубления, длину ленты

11. Получаем полный расчёт арматуры; для начала видим рисунок со схемой расположения всех частей арматуры в «ленте»: максимальное сечение прутков сверху и снизу, в середине — более тонкая конструктивная противоусадочная часть.


    Схема расположения всех частей арматуры

12. Получаем результат по продольной арматуре: сечение, количество стержней, массу и количество продольной арматуры на всю «ленту».


    Результат по продольной арматуре на всю ленту

13. Получаем результат по противоусадочной конструктивной продольной арматуре: сечение, количество стержней, масса и количество этой арматуры на всю «ленту».


    Результат по продольной конструктивной арматуре на всю ленту

14. Получаем результат по поперечной арматуре, или так называемым хомутам: сечение, количество стержней, масса и количество хомутов на всю ленту. Общая масса и объем арматуры на «ленту».



    Результат по поперечной арматуре на всю ленту

15. Получаем результат по составу бетона с указанием всех составляющих и их соотношения.


    Результат по составу бетона с составными частями

16. И завершающим аккордом — получаем полный результат по бетону для нашего будущего фундамента: сколько каких материалов понадобится.


    Полный результат по бетону для нашего будущего фундамента

Сооружение фундамента

Имея столь исчерпывающий расчёт, можно смело закупать материалы и браться за сооружение ленточного монолитного фундамента.

Требуемые инструменты

1. Строительный миксер для замешивания бетона.
2. Лопаты штыковая и совковая.
3. Ручная тачка.
4. Трамбовка (ручная или вибро-).
5. Сварочный аппарат.
6. Молотки.
7. Плоскогубцы.
8. Болгарка для нарезания арматурного прутка.
9. Гвоздодёр, лом.
10. Гидроуровень.
11. Рулетка.
12. Циркулярная пила (или ручная ножовка, для резки пиломатериалов при строительстве опалубки).
13. Электродрель (для монтажа опалубки).
14. Шуруповёрт (для монтажа опалубки).
15. Козлы (для монтажа опалубки).

Пошаговое сооружение ленточного бетонного фундамента

1. Ровняем площадку, пилим деревья, корчуем пни, косим траву.


   Ровняем площадку, пилим деревья, корчуем пни, косим траву

2. Делаем разметку для рытья траншей под «ленту». Колышки вбиваются не в места предполагаемых углов фундамента, а так, чтобы эти углы образовывались пересечением шнура.


   Делаем разметку для рытья траншей под «ленту»

3. Роем траншеи согласно плану, намеченной ширины и глубины. Необходимо сразу вырыть траншеи и под водоснабжение и канализацию.


   Роем траншеи согласно плану

4. На дно траншей засыпаем песок для дренирующей подушки на высоту примерно 0,3 метра.


   На дно траншей засыпаем песок для дренирующей подушки

5. Песок слегка заливаем водой и притрамбовываем — вручную или механизмом, который называется «вибротрамбовка».


   Вибротрамбовка Samsan TR 168

6. Для опалубки распиливаем циркулярной пилой доску на необходимые куски согласно предварительному расчёту.
7. Сколачиваем опалубку. Она должна соответствовать по высоте будущему цоколю, и её горизонтальность проверяется с помощью гидроуровня.


   Сколачиваем опалубку

8. Можно для сохранения опалубки чистой и пригодной для другого использования заизолировать её полиэтиленовой плёнкой.


   Изолируем опалубку полиэтиленовой плёнкой

9. Закладываем арматуру в расчётное количество слоёв и с расчётной частотой установки вертикальных столбиков.


   Закладываем арматуру в расчётное количество слоёв и с расчётной частотой установки вертикальных столбиков

10. Варим арматуру не на всех стыках, а лишь фиксируем её сваркой по углам. Остальные места соединяются гибкой проволокой, чтобы обеспечить пластичность фундамента.


    Соединяем арматуру сваркой и гибкой проволокой

11. Укладываем канализационные трубы для создания продухов.


    Создаём продухи с помощью канализационных труб

12. Вымешиваем в строительном миксере бетонный раствор из цемента, песка и щебня.


    Вымешиваем в строительном миксере бетонный раствор

13. Заливаем раствор в опалубку. Чтобы в застывшем бетоне не оказалось пустот и пузырьков, нужно его помешивать в опалубке палкой. Заливку нужно осуществить за один день, иначе фундамент окажется поделённым на плохо сцепленные между собою слои из-за разности времени «схватывания».
14. Выглаживаем мастерком заливку вровень с опалубкой.


    Выглаживаем мастерком заливку вровень с опалубкой

15. Фундамент закрываем плёнкой. Нельзя забывать о необходимости постоянного увлажнения его поверхности под плёнкой.
16. Опалубку разбираем дней через пять—семь. Но цемент наберёт расчётную твёрдость лишь через 28–30 дней.


    Цемент наберёт расчётную твёрдость лишь через 28–30 дней

17. И лишь тогда можно укреплять рубероид для гидроизоляции. Можно обойтись одним рубероидом, а можно ещё и промазать поверхность фундамента горячим битумом, положив на него рубероид. Стыки кладутся внахлёст. Края подрезаем.


    Укрепляем рубероид для гидроизоляции

18. Можно начинать укладку стеновых блоков.


    Начинаем укладку стеновых блоков с углов-маячков

Видео: изготовление ленточного фундамента своими руками

Вы получили исчерпывающие знания о ленточном фундаменте и смогли его самостоятельно построить. Теперь можно смело поднимать дом. Дерзайте!
